পিভি কম্বিনার বক্স: উপাদান এবং ইনস্টলেশন সম্পূর্ণ গাইড

2025-04-15

প্রথমত, ফটোভোলটাইক জংশন বাক্সটি কী?

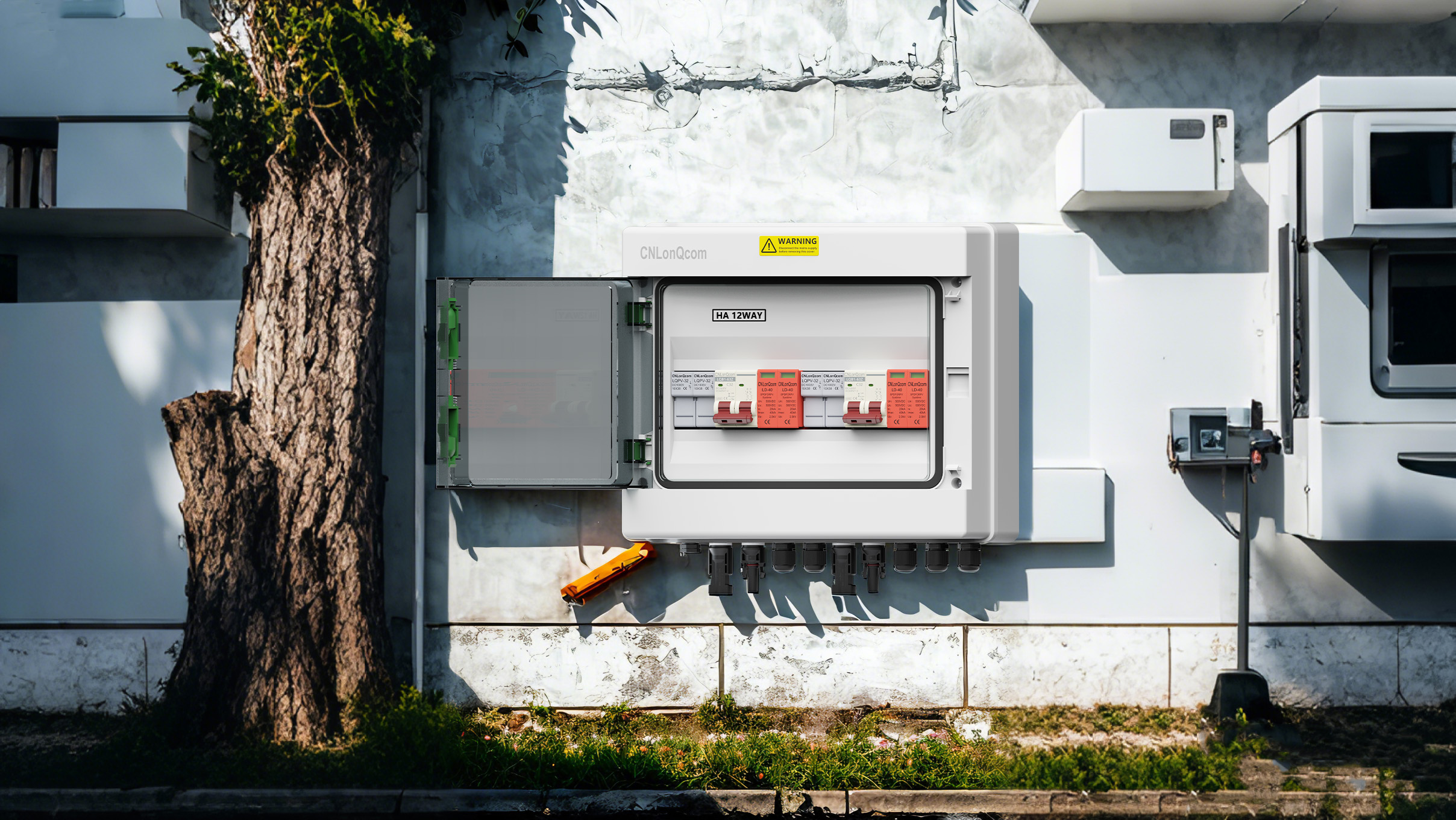

পিভি কম্বিনার বক্স(পিভি কম্বিনার বক্স) সৌর বিদ্যুৎ উত্পাদন ব্যবস্থার মূল বৈদ্যুতিক সরঞ্জাম, যা মূলত ফটোভোলটাইক সিরিজের কেন্দ্রীভূত প্রত্যক্ষ স্রোতের জন্য ব্যবহৃত হয় এবং বিদ্যুৎ কেন্দ্রের নিরাপদ এবং দক্ষ অপারেশন নিশ্চিত করার জন্য অত্যধিক, বিদ্যুৎ সুরক্ষা এবং অন্যান্য সুরক্ষা ফাংশন সরবরাহ করে।


দ্বিতীয়ত, ফটোভোলটাইক জংশন বাক্সের রচনা


মূল উপাদান:


ইনপুট টার্মিনাল: একাধিক পিভি মডিউলগুলি সংযুক্ত করুন (উদাহরণস্বরূপ, 6-16 পিভি মডিউলগুলি, প্রতিটি সমর্থনকারী 10 এ -15 এ)।


ফিউজ/সার্কিট ব্রেকার: প্রতিটি স্ট্রিংকে অতিরিক্ত ক্ষতি থেকে রক্ষা করুন (সাধারণত ডিসি 1000 ভি/20 এ স্পেসিফিকেশন)।


বজ্র সুরক্ষা মডিউল: এসপিডি সার্জ প্রোটেক্টর (40 কেএ স্রাব ক্ষমতা)।


সহায়ক অংশ:


ডিসি বিচ্ছিন্নতা সুইচ: জরুরী কেটে সার্কিট।


জলরোধী আবাসন: আইপি 65 সুরক্ষা গ্রেড, বহিরঙ্গন পরিবেশের জন্য উপযুক্ত।


তৃতীয়, ইনস্টলেশন এবং তারের পদক্ষেপ


1। ইনস্টলেশন আগে প্রস্তুতি:


ইনস্টলেশন অবস্থানটি নিশ্চিত করুন (ফটোভোলটাইক অ্যারের কাছে এবং সরাসরি সূর্যের আলো থেকে দূরে)।


ধারকটির গ্রাউন্ড টার্মিনালটি পরীক্ষা করুন (স্থল প্রতিরোধের ≤4Ω)।


2। তারের প্রক্রিয়া:


গ্রুপ স্ট্রিং ইনপুট:


প্রতিটি টার্মিনালের ভোল্টেজ সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করার জন্য মেরুতা (+/-) দ্বারা সংশ্লিষ্ট টার্মিনালটি সংযুক্ত করুন।


ভার্চুয়াল হিটিং রোধ করতে এমসি 4 সংযোগকারীকে সুরক্ষিত করুন।


আউটপুট শেষ:


ইনভার্টারের ডিসি ইনপুট টার্মিনালের সাথে সংযুক্ত করুন (কেবল ক্রস-বিভাগীয় অঞ্চল ≥4 মিমি)।




বজ্র সুরক্ষা গ্রাউন্ডিং:


এসপিডি গ্রাউন্ড কেবল (≥6 মিমি) গ্রাউন্ড বারের সাথে সংযোগ স্থাপন করে।


3। পাওয়ার পরীক্ষা:


ওপেন সার্কিট ভোল্টেজ পরিমাপ করুন (ইনভার্টার ইনপুট রেঞ্জের সাথে মেলে)।


বুদ্ধিমান মনিটরিং ডেটা সঠিকভাবে প্রেরণ করা হয়েছে কিনা তা পরীক্ষা করুন।


4 ... সতর্কতা


সুরক্ষা নির্দিষ্টকরণ:


অপারেশন চলাকালীন ইনসুলেশন গ্লোভস পরুন। লাইভের সাথে কাজ করবেন না।


যদি ডিসি পাশের একটি উচ্চ ভোল্টেজ থাকে (600V থেকে 1500V), আপনাকে একটি সতর্কতা লেবেল সেট করতে হবে।


রক্ষণাবেক্ষণের পরামর্শ:


নিয়মিত বাক্সটি পরিষ্কার করুন এবং ফিউজের স্থিতি পরীক্ষা করুন।


বজ্রপাতের মরসুমের আগে এসপিডি মডিউল কার্যকারিতা পরীক্ষা করুন।


পাঁচ, নির্বাচনের পরামর্শ


বিদ্যুৎ কেন্দ্রের আকারের উপর নির্ভর করে:


ছোট পরিবার: 6-8 ইনপুট, সংহত বেসিক সুরক্ষা ফাংশন।


শিল্প ও বাণিজ্যিক বিদ্যুৎ কেন্দ্র: 12-16, বুদ্ধিমান পর্যবেক্ষণ এবং দূরবর্তী যোগাযোগ সহ।


25 বছরের দীর্ঘমেয়াদী সুরক্ষা নিশ্চিত করতে সিএনএলএনকিউকম সিরিজ পণ্যগুলির মতো টিউভি/আইইসি সার্টিফাইড বাস বাক্সগুলি চয়ন করুন!


ফটোভোলটাইক জংশন বাক্সটি হ'ল পাওয়ার স্টেশনের "সুরক্ষা কেন্দ্র" এবং সঠিক ইনস্টলেশন এবং রক্ষণাবেক্ষণ বিদ্যুৎ উত্পাদনের দক্ষতা উল্লেখযোগ্যভাবে উন্নত করতে পারে। আপনার যদি নির্দিষ্ট মডেল সুপারিশ বা প্রযুক্তিগত সমাধানগুলির প্রয়োজন হয় তবে দয়া করে Cnlonqcom এর সাথে পরামর্শ করতে নির্দ্বিধায়!
