পিভি সংযোগ বিচ্ছিন্ন স্যুইচ: সৌর সিস্টেমের "সুরক্ষা অভিভাবক" - একটি সম্পূর্ণ গাইড

I. পিভি সংযোগ বিচ্ছিন্ন সুইচগুলির সংজ্ঞা এবং ফাংশন

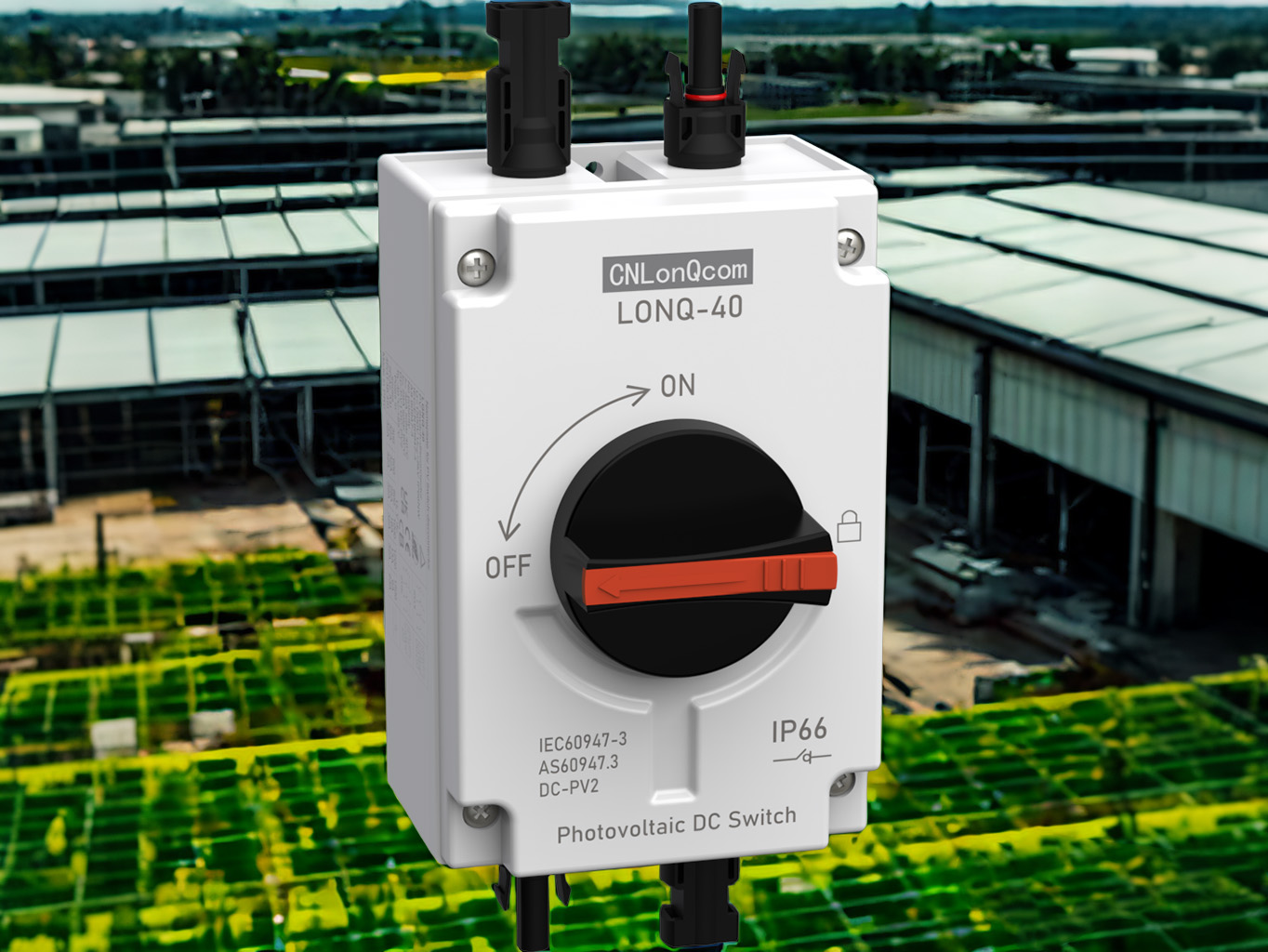

একটি পিভি সংযোগ বিচ্ছিন্ন সুইচ একটি সুরক্ষা সুইচ যা সৌর শক্তি সিস্টেমে ডিসি সার্কিটের জন্য বিশেষভাবে ডিজাইন করা।     এটি দুটি প্রাথমিক কার্য সম্পাদন করে: বৈদ্যুতিক বিচ্ছিন্নতা এবং জরুরী শাটডাউন, রক্ষণাবেক্ষণ বা ত্রুটিগুলির সময় নিখুঁত সুরক্ষা নিশ্চিত করতে পিভি সিস্টেমের "জরুরী ব্রেক" হিসাবে কাজ করে।

কোর ফাংশন

শারীরিক বিচ্ছিন্নতা: রক্ষণাবেক্ষণের সময় কোনও বর্তমান প্রবাহ নিশ্চিত করার জন্য একটি দৃশ্যমান ব্রেকপয়েন্ট সরবরাহ করে।

ওভারলোড সুরক্ষা: কিছু মডেল শর্ট-সার্কিট ক্ষতি রোধ করতে ফিউজগুলিকে সংহত করে।

সিস্টেম বিভাজন: পুরো সিস্টেমকে প্রভাবিত না করে পৃথক স্ট্রিংগুলির নির্বাচনী সংযোগ বিচ্ছিন্ন করার অনুমতি দেয়।

সৌর সিস্টেমগুলি কেন ডেডিকেটেড সংযোগ বিচ্ছিন্ন সুইচগুলি ব্যবহার করতে হবে?

✔ স্ট্যান্ডার্ড এসি স্যুইচগুলি নির্ভরযোগ্যভাবে ডিসি আর্কসকে বাধা দিতে পারে না (বিপজ্জনক!)।

The আন্তর্জাতিক সুরক্ষা মানগুলির সাথে সম্মতি জানায় (উদাঃ, এনইসি 690.17)।

Revers ক্ষতিকারক উপাদানগুলি থেকে বিপরীত প্রবাহকে বাধা দেয়।

Ii।     পিভি সংযোগ বিচ্ছিন্ন সুইচগুলির মূল ভূমিকা

1। সুরক্ষা বিচ্ছিন্নতা (প্রাথমিক উদ্দেশ্য)

রক্ষণাবেক্ষণ সুরক্ষা: ইনভার্টার বা তারের সার্ভিস করার সময় একটি পরিষ্কার শারীরিক ব্রেকপয়েন্ট সরবরাহ করে।

জরুরী শাটডাউন: আগুন, বজ্রপাত ইত্যাদির ক্ষেত্রে দ্রুত উচ্চ ডিসি ভোল্টেজ কেটে যায়

বিপরীত বর্তমান সুরক্ষা: ইনভার্টারগুলিকে রাতে প্যানেলগুলিতে ফেরত পাওয়ার থেকে বিরত রাখে।

2। ওভারলোড সুরক্ষা (বর্ধিত বৈশিষ্ট্য)

সুরক্ষা প্রকার বাস্তবায়ন কার্যকারিতা

শর্ট-সার্কিট সুরক্ষা অন্তর্নির্মিত ডিসি ফিউজ ত্রুটি কারেন্টকে বাধা দেয় (1000vdc/20ka অবধি)।

ওভারকন্টেন্ট প্রোটেকশন থার্মোম্যাগনেটিক ট্রিপ মেকানিজম তারের অতিরিক্ত গরম/আগুন রোধ করে।

আর্ক ত্রুটি সুরক্ষা দ্রুত ব্রেকিং ডিজাইন (<3 এমএস) UL1699 বি আর্ক ফল্ট স্ট্যান্ডার্ডগুলি মেনে চলে।

3। সিস্টেম ম্যানেজমেন্ট

স্ট্রিং-নির্দিষ্ট নিয়ন্ত্রণ: বড় গাছগুলি বিভাগগুলি পরিচালনা করতে পারে (উদাঃ, 10 স্ট্রিং প্রতি 1 স্যুইচ)।

স্থিতি দৃশ্যমানতা: যান্ত্রিক সূচক উইন্ডো (এলইডি লাইট সহ কিছু) অন/অফ স্টেট দেখায়।

Iii।     পিভি সংযোগ বিচ্ছিন্ন সুইচগুলির প্রকার এবং নির্বাচন

1। কাঠামো দ্বারা

বৈশিষ্ট্যযুক্ত অ্যাপ্লিকেশনগুলি টাইপ করুন

ম্যানুয়াল হ্যান্ডেল টাইপ মেকানিকাল হ্যান্ডেল + দৃশ্যমান ব্রেকপয়েন্ট, স্বল্প ব্যয়।    আবাসিক/ছোট বাণিজ্যিক সিস্টেম।

লোড ব্রেক টাইপ লোড কারেন্টকে বাধা দিতে পারে (আর্ক চুটের প্রয়োজন)।    মাঝারি স্কেল পিভি অ্যারে।

ফিউজ-কম্বিনেশন টাইপ ইন্টিগ্রেটেড ডিসি ফিউজ, দ্বৈত-উদ্দেশ্য নকশা।    উচ্চ শর্ট সার্কিট বর্তমান পরিস্থিতি।

2। ভোল্টেজ রেটিং দ্বারা

600VDC ক্লাস: আবাসিক সিস্টেমগুলির জন্য মান (চীন/ইউরোপ)।

1000VDC ক্লাস: বৃহত সৌর খামার (মার্কিন যুক্তরাষ্ট্রের এনইসি প্রয়োজনীয়তা)।

1500VDC ক্লাস: নেক্সট-জেন আল্ট্রা-হাই ভোল্টেজ সিস্টেম (ব্যয়-দক্ষ)।

Iv। কীভাবে একটি পিভি সংযোগ বিচ্ছিন্ন স্যুইচ চয়ন করবেন?

1। শংসাপত্রগুলি পরীক্ষা করুন

উত্তর আমেরিকা: ইউএল 98 বি, এনইসি 690.17।

ইউরোপ: আইইসি 60947-3, ভিডিই 0660।

2। কী পরামিতি

রেটেড ভোল্টেজ ≥ সিস্টেম সর্বাধিক ভোল্টেজ (20% মার্জিন)।

ব্রেকিং ক্ষমতা ≥ প্রত্যাশিত শর্ট সার্কিট কারেন্ট।

সুরক্ষা রেটিং: বহিরঙ্গন ব্যবহারের জন্য আইপি 65+।

ভি। ইনস্টলেশন এবং রক্ষণাবেক্ষণ টিপস

1। ইনস্টলেশন অবস্থান

বাধ্যতামূলক: ইনভার্টার ডিসি ইনপুট (এনইসি প্রয়োজনীয়তা) এর 1 মিটারের মধ্যে।

প্রস্তাবিত: কম্বিনার বক্স আউটপুট এ।

2। রক্ষণাবেক্ষণ

প্রতি 6 মাসে যোগাযোগের জারণ পরীক্ষা করুন।

বার্ষিক পরীক্ষা বিরতি গতি।

বজ্রপাতের মরসুমের আগে গ্রাউন্ডিং প্রতিরোধের পরিদর্শন করুন।

উপসংহার: সুরক্ষা প্রথমে, বিচ্ছিন্নতা কী!

যদিও ছোট, পিভি সংযোগ বিচ্ছিন্ন সুইচগুলি ব্যক্তিগত সুরক্ষার জন্য প্রতিরক্ষা শেষ লাইন।     1500V সিস্টেম এবং স্মার্ট পিভি-র উত্থানের সাথে, নেক্সট-জেন স্যুইচগুলি উচ্চতর ভোল্টেজ, দ্রুত ব্রেকিং এবং আইওটি সংহতকরণের দিকে বিকশিত হচ্ছে।
