পিভি কম্বাইনার বাক্সগুলিতে সার্জ প্রতিরক্ষামূলক ডিভাইসগুলির (এসপিডিএস) সমালোচনামূলক ভূমিকা: নির্বাচন গাইড এবং সেরা অনুশীলন

ভূমিকা: পিভি অ্যারেগুলির দুর্বল কোর

পিভি কম্বিনার বাক্সগুলি সৌর বিদ্যুৎকেন্দ্রগুলির স্নায়ুতন্ত্র হিসাবে কাজ করে, একাধিক ডিসি স্ট্রিং আউটপুটগুলি ইনভার্টারগুলিতে খাওয়ানোর আগে সংগ্রহ করে। এই সমালোচনামূলক নোডগুলি ক্রমাগত বজ্রপাত এবং বৈদ্যুতিক সার্জগুলির হুমকির মুখোমুখি হয় যা পুরো পিভি সিস্টেমগুলিকে পঙ্গু করতে পারে। উচ্চ-মানের সার্জ প্রতিরক্ষামূলক ডিভাইস (এসপিডিএস) প্রতিরক্ষা প্রথম লাইন হিসাবে কাজ করে, কয়েক হাজার ডলার মূল্যের সুরক্ষার সরঞ্জাম।

অধ্যায় 1: পিভি সিস্টেমের জন্য এসপিডি কেন প্রয়োজনীয়

1.1 পিভি অ্যারেগুলির অনন্য দুর্বলতা

ধ্রুবক এক্সপোজার: ছাদ এবং স্থল-মাউন্ট সিস্টেমগুলি প্রাকৃতিকভাবে বায়ুমণ্ডলীয় স্রাবের সংস্পর্শে আসে।

ডিসি সার্কিট ঝুঁকি: এসি সিস্টেমগুলির বিপরীতে, ডিসি আর্কগুলির প্রাকৃতিক শূন্য-ক্রসিং পয়েন্টের অভাব রয়েছে, যা তীব্র ঘটনাগুলিকে আরও বিপজ্জনক করে তোলে।

সংবেদনশীল ইলেকট্রনিক্স: আধুনিক ইনভার্টারগুলির উপাদানগুলি রেটযুক্ত মানের চেয়ে মাত্র 20% ভোল্টেজ দ্বারা ক্ষতিগ্রস্থ হতে পারে।

1.2 অপর্যাপ্ত সুরক্ষার পরিণতি

তাত্ক্ষণিক ক্ষতি: বৈদ্যুতিন সংকেতের মেরু বদল ব্যর্থতার 72% ভোল্টেজ সার্জে ফিরে পাওয়া যায় (সোলারেড 2023 প্রতিবেদন)।

লুকানো অবক্ষয়: পুনরাবৃত্তি ছোটখাটো সার্জগুলি মডিউল জীবনকাল 30%পর্যন্ত হ্রাস করতে পারে।

ফায়ার ঝুঁকি: ডিসি আর্ক ত্রুটিগুলি সৌর-সম্পর্কিত আগুনের 43% (এনএফপিএ 2022 ডেটা) এর জন্য অ্যাকাউন্ট করে।

অধ্যায় 2: পিভি অ্যাপ্লিকেশনগুলিতে এসপিডি নির্বাচনের মূল বিবেচনাগুলি

2.1 সমালোচনামূলক পারফরম্যান্স পরামিতি

রেটেড ভোল্টেজ: সিস্টেমের সর্বোচ্চ ভোল্টেজের ≥1.2 বার (প্রতি আইইসি 61643-31)।

নামমাত্র স্রাব কারেন্ট (ইন): টাইপ 1 এসপিডিএসের জন্য ≥20 কে (প্রতি ইউএল 1449, চতুর্থ সংস্করণ)।

সর্বাধিক স্রাব কারেন্ট (আইএমএক্স): ≥40 কেএ (প্রতি আইসি 61643-11)।

প্রতিক্রিয়া সময়: <25 ন্যানোসেকেন্ডস (প্রতি 50539-11 প্রতি)।

অপারেটিং তাপমাত্রা: -40 ° C থেকে +85 ° C (প্রতি উল 96 এ)।

বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য 2.2 এসপিডি প্রকার

টাইপ 1 (প্রথম শ্রেণি): সরাসরি বিদ্যুৎ ধর্মঘট ঝুঁকি (উদাঃ, ছাদ সিস্টেম) সহ অবস্থানের জন্য।

টাইপ 2 (দ্বিতীয় শ্রেণি): মাধ্যমিক সুরক্ষার জন্য (উদাঃ, বাণিজ্যিক স্থল-মাউন্ট সিস্টেম)।

সম্মিলিত টাইপ 1+2: বড় ইউটিলিটি-স্কেল গাছের জন্য আদর্শ।

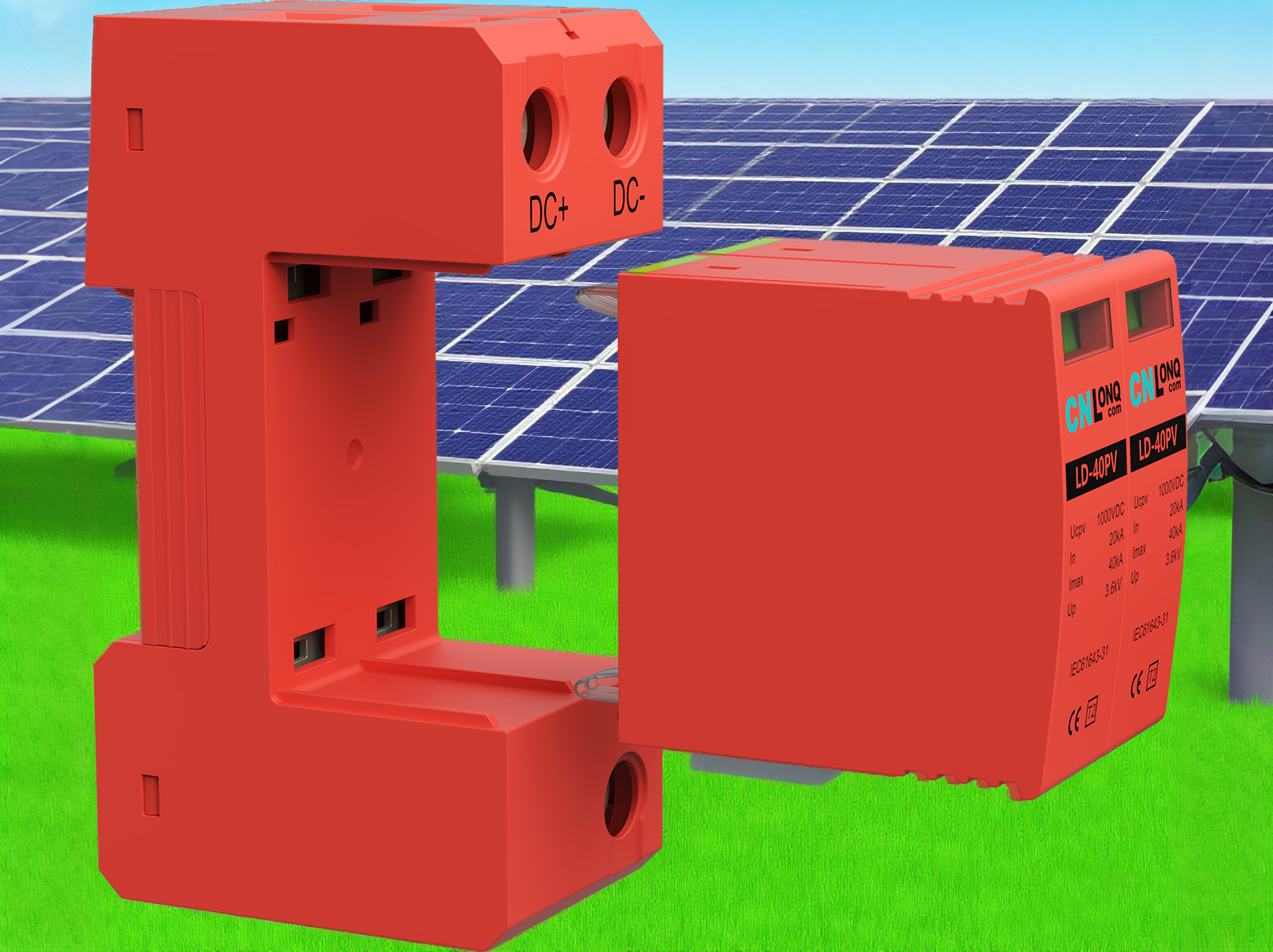

ডিসি-নির্দিষ্ট মডেল: পোলারিটি চিহ্ন সহ পিভি অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা।

অধ্যায় 3: ইনস্টলেশন জন্য সেরা অনুশীলন

3.1 কৌশলগত স্থান

বাধ্যতামূলক ইনস্টলেশন পয়েন্ট:

কম্বাইনার বক্স ইনপুট টার্মিনাল (প্রতি স্ট্রিং)।

ডিসি সংযোগ বিচ্ছিন্নদের উজান।

বৈদ্যুতিন সংকেতের মেরু বদল ডিসি ইনপুট টার্মিনাল।

প্রস্তাবিত অতিরিক্ত সুরক্ষা পয়েন্ট:

সাব-অ্যারে কম্বিনার্স।

দীর্ঘ তারের রান (> 30 মিটার) বরাবর।

3.2 তারের মান

কন্ডাক্টরের আকার: সর্বনিম্ন 6 মিমি ² তামা (20 কেএ এসপিডিএসের জন্য)।

পাথ দৈর্ঘ্য: এসপিডি সংযোগগুলি <0.5 মিটার রাখুন।

গ্রাউন্ডিংয়ের প্রয়োজনীয়তা: ডেডিকেটেড গ্রাউন্ডিং কন্ডাক্টর (≥10 মিমি) ব্যবহার করুন।

সংযোগ টপোলজি: গ্রাউন্ড লুপগুলি এড়াতে স্টার কনফিগারেশন।

অধ্যায় 4: রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের মানদণ্ড

4.1 প্রতিরোধমূলক রক্ষণাবেক্ষণ

ত্রৈমাসিক চেক:

স্থিতি সূচক উইন্ডোজ (সবুজ/লাল) পরিদর্শন করুন।

ইনফ্রারেড থার্মোগ্রাফি সম্পাদন করুন (তাপমাত্রা বৃদ্ধি <15 কে)।

রেকর্ড বিদ্যুৎ ধর্মঘট কাউন্টারগুলি (সজ্জিত থাকলে)।

বার্ষিক পরীক্ষা:

ইনসুলেশন রেজিস্ট্যান্স টেস্ট (> 1 এম Ω)।

স্থল প্রতিরোধের পরিমাপ (<10 ω)।

পেশাদারদের দ্বারা অবশিষ্ট ভোল্টেজ পরীক্ষা।

4.2 প্রতিস্থাপন নির্দেশিকা

তাত্ক্ষণিক প্রতিস্থাপন ট্রিগার:

দৃশ্যমান শারীরিক ক্ষতি (ফাটল, বার্ন চিহ্ন)।

স্থিতি সূচক লাল হয়ে যায়।

বজ্রপাতের স্ট্রাইক গণনা রেটেড মান ছাড়িয়ে গেছে।

পারফরম্যান্স পরীক্ষা ব্যর্থ।

প্রস্তাবিত প্রতিস্থাপন অন্তর:

উপকূলীয় অঞ্চল: 5 বছর।

উচ্চ-আলোকিত অঞ্চল: 7 বছর।

স্ট্যান্ডার্ড অঞ্চল: 10 বছর।

অধ্যায় 5: সাধারণ ভুল ধারণা এবং বিশেষজ্ঞের সুপারিশ

5.1 সাধারণ ভুল বোঝাবুঝি

মিথ: "বজ্রপাতের রডগুলি এসপিডিএসের প্রয়োজনীয়তা দূর করে।"

ঘটনা: বজ্রপাতের রডগুলি কেবল সরাসরি ধর্মঘট থেকে রক্ষা করে, প্ররোচিত উত্সাহগুলি নয়।

ব্যয় ট্র্যাপ: নন-পিভি-নির্দিষ্ট এসি এসপিডিএস ব্যবহার করে।

ফলাফল: ডিসি বাধা দিতে অক্ষমতা স্রোত অনুসরণ করে।

5.2 বিশেষজ্ঞ পরামর্শ

একটি ত্রি-স্তরের সুরক্ষা আর্কিটেকচার গ্রহণ করুন: অ্যারে, কম্বাইনার বক্স এবং বৈদ্যুতিন সংকেতের মেরু বদল স্তরে এসপিডি।

মনিটরিং সিস্টেমগুলির সাথে সংহতকরণের জন্য রিমোট সিগন্যালিং পরিচিতি সহ মডেলগুলি চয়ন করুন।

1500V সিস্টেমের জন্য, এসপিডি'র ডিসি ব্রেকিং ক্ষমতা যাচাই করুন।

সিস্টেম বিস্তারের সময় বিদ্যমান এসপিডি ক্ষমতা পুনরায় মূল্যায়ন করুন।

পিভি সিস্টেমের ভোল্টেজগুলি 1500V এ ওঠার সাথে সাথে পরবর্তী প্রজন্মের এসপিডি প্রযুক্তি তিনটি মূল প্রবণতার সাথে বিকশিত হচ্ছে: উচ্চতর শক্তি শোষণ (100 কেএ পর্যন্ত), স্মার্ট সতর্কতা বৈশিষ্ট্যগুলি (আইওটি-সক্ষম পর্যবেক্ষণ), এবং আরও কমপ্যাক্ট মডুলার ডিজাইনগুলি। পিভি অ্যাপ্লিকেশনগুলির জন্য টিইউভি রাইনল্যান্ড দ্বারা প্রত্যয়িত পণ্য নির্বাচন করা এবং আইইসি অনুসরণ করে সিস্টেম-স্তরের সুরক্ষার জন্য 62305 স্ট্যান্ডার্ডগুলি নিশ্চিত করে যে পিভি উদ্ভিদগুলি তাদের 25 বছরের জীবনকাল জুড়ে বজ্রপাতের প্রতিরোধ করতে পারে। মনে রাখবেন: পিভি সুরক্ষায়, উচ্চ-মানের সার্জ সুরক্ষা কোনও ব্যয় নয়-এটি সবচেয়ে ব্যয়বহুল ঝুঁকি প্রশমন বিনিয়োগ।
