মোল্ডেড কেস সার্কিট ব্রেকার (এমসিসিবি) বোঝা: বৈদ্যুতিক সার্কিট সুরক্ষার "অভিভাবক"

লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে, সার্কিটের নিরাপত্তা রক্ষা করার জন্য একটি মূল যন্ত্র রয়েছে -মোল্ডেড কেস সার্কিট ব্রেকার(এমসিসিবি)। গর্জন বা সূক্ষ্ম যন্ত্রের সাথে কাজ করে এমন বড় মোটরগুলির বিপরীতে যা মনোযোগ আকর্ষণ করে, MCCB একটি অপরিহার্য "নিরাপত্তা অভিভাবক" হয়ে উঠেছে যেমন শিল্প উৎপাদন, বৈদ্যুতিক সিস্টেম নির্মাণ এবং নতুন শক্তি প্রয়োগের মতো পরিস্থিতিতে, এর শক্তিশালী সুরক্ষা ক্ষমতা এবং ব্যাপক অভিযোজন ক্ষমতার জন্য ধন্যবাদ। আজ, আমরা এই ডিভাইসটিকে একাধিক মাত্রা থেকে অন্বেষণ করব যাতে এটি কীভাবে সার্কিট নিরাপত্তা রক্ষা করে তার গোপনীয়তা উন্মোচন করে।

I. MCCB গুলি জানা: এগুলি কী এবং কী তাদের আলাদা করে তোলে?

মূলত, একটি MCCB হল একটি প্রতিরক্ষামূলক বৈদ্যুতিক ডিভাইস যা লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত হয়, যার মূল ভূমিকা সার্কিট নিরাপত্তার "অভিভাবক" হিসাবে। কাঠামোগতভাবে, এটি প্রধানত উচ্চ-শক্তির উত্তাপযুক্ত প্লাস্টিকের ঘের, পরিবাহী পরিচিতি এবং ট্রিপ ইউনিট নিয়ে গঠিত। উত্তাপযুক্ত ঘেরটি কেবল অভ্যন্তরীণ উপাদানগুলিকে বাহ্যিক হস্তক্ষেপ থেকে রক্ষা করে না কিন্তু কার্যকরভাবে বৈদ্যুতিক শক বিপদগুলিও প্রতিরোধ করে।

অনেক লোক MCCB কে আরও সাধারণ মিনিয়েচার সার্কিট ব্রেকার (MCBs) এর সাথে বিভ্রান্ত করে, কিন্তু উভয়ের মধ্যে উল্লেখযোগ্য পার্থক্য রয়েছে। MCB-এর তুলনায়, MCCB-এর উচ্চ রেটযুক্ত বর্তমান (সাধারণত 63A থেকে 1600A পর্যন্ত) এবং শক্তিশালী ব্রেকিং ক্ষমতা রয়েছে, যা তাদের উচ্চ-শক্তি বৈদ্যুতিক পরিস্থিতি পরিচালনা করতে সক্ষম করে। উদাহরণস্বরূপ, MCB গুলি সাধারণত গৃহস্থালীর সকেট এবং আলোর সার্কিটে ব্যবহার করা হয়, যখন MCCB গুলি কারখানার ওয়ার্কশপে এবং বড় বিল্ডিংগুলিতে প্রধান পাওয়ার ডিস্ট্রিবিউশন সার্কিটগুলিতে মোটর সুরক্ষার জন্য বেশি নির্ভর করে।

২. উন্মোচন মূল কাজ: MCCBs কিভাবে সার্কিট নিরাপত্তা রক্ষা করে?

MCCB-এর মূল মান "সুরক্ষা" এর মধ্যে রয়েছে, যা বিভিন্ন মাত্রা থেকে সার্কিট ত্রুটির ঝুঁকি মোকাবেলা করার জন্য তিনটি মূল ফাংশনে বিভক্ত করা যেতে পারে।

প্রথমে ওভারলোড সুরক্ষা। যখন একটি সার্কিটে কারেন্ট ক্রমাগত সার্কিট ব্রেকারের রেট করা কারেন্টকে ছাড়িয়ে যায় — যেমন যখন একটি কারখানায় একাধিক ডিভাইস একই সাথে শুরু হয়, যার ফলে অত্যধিক লোড হয় - ব্রেকারের ভিতরের দ্বিধাতুর স্ট্রিপটি উত্তপ্ত হয়ে যায় এবং কারেন্টের তাপীয় প্রভাবের কারণে বিকৃত হয়ে যায়। এটি তারপর দ্রুত সার্কিট কেটে ট্রিপিং প্রক্রিয়া ট্রিগার করে। এই প্রক্রিয়াটি কার্যকরভাবে তারের নিরোধক স্তরকে দীর্ঘায়িত অত্যধিক উত্তাপের কারণে পুড়ে যাওয়া থেকে বাধা দেয়, উত্সে আগুন বন্ধ করে।

দ্বিতীয় শর্ট সার্কিট সুরক্ষা. একটি শর্ট সার্কিট একটি সার্কিটের সবচেয়ে বিপজ্জনক ত্রুটিগুলির মধ্যে একটি। যখন এটি ঘটে, তখন হঠাৎ করে প্রচণ্ড স্রোতের ঢেউ যন্ত্রপাতি পুড়িয়ে ফেলতে পারে এবং এমনকি বিস্ফোরণ ঘটাতে পারে। এই মুহুর্তে, MCCB-এর ইলেক্ট্রোম্যাগনেটিক ট্রিপ ইউনিট কার্যকর হয়: বৃহৎ কারেন্ট দ্বারা উত্পন্ন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক বল দ্রুত আয়রন কোরকে আকর্ষণ করে, ট্রিপিং মেকানিজমকে মিলিসেকেন্ডে সার্কিটকে কেটে ফেলার জন্য চালিত করে — সার্কিটের জন্য একটি "জরুরি ব্রেক" এর মতো — সর্বোত্তম ত্রুটির ক্ষতি কমিয়ে দেয়।

উপরন্তু, বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতির প্রয়োজনের উপর নির্ভর করে, MCCB গুলি অতিরিক্ত সুরক্ষা ফাংশন দিয়ে সজ্জিত হতে পারে। উদাহরণস্বরূপ, একটি অবশিষ্ট বর্তমান মডিউল যোগ করা বৈদ্যুতিক শক প্রতিরোধ করতে ফুটো সুরক্ষা সক্ষম করে; একটি ওভারভোল্টেজ/আন্ডারভোল্টেজ সুরক্ষা মডিউল ইনস্টল করা ভোল্টেজের অসামঞ্জস্যতা দ্বারা সৃষ্ট ক্ষতি থেকে নির্ভুল সরঞ্জামকে রক্ষা করে, এর কার্যকারিতার নমনীয়তা সম্পূর্ণরূপে প্রদর্শন করে।

III. মূল পরামিতি: সঠিক ডিভাইস নির্বাচনের জন্য "হার্ড ইন্ডিকেটর"

MCCB গুলি সর্বোত্তম সুরক্ষা প্রদান করে তা নিশ্চিত করতে, সঠিক পরামিতিগুলি নির্বাচন করা অত্যন্ত গুরুত্বপূর্ণ৷ একটি সার্কিট ব্রেকার নির্দিষ্ট বৈদ্যুতিক পরিস্থিতিতে অভিযোজিত হতে পারে কিনা তা নিম্নলিখিত মূল পরামিতিগুলি সরাসরি নির্ধারণ করে।

রেটেড কারেন্ট (ইন) হল একটি মৌলিক প্যারামিটার, যা সার্কিট ব্রেকার ক্রমাগত বহন করতে পারে এমন সর্বোচ্চ কারেন্টকে নির্দেশ করে। এটি লোড শক্তি অনুযায়ী সঠিকভাবে মিলিত হতে হবে। উদাহরণস্বরূপ, একটি ফটোভোলটাইক (PV) সিস্টেমে, MCCB-এর রেট করা বর্তমান PV অ্যারের আউটপুট কারেন্টের উপর ভিত্তি করে নির্বাচন করা উচিত — এটি খুব ছোট (ঘন ঘন ট্রিপিং এড়াতে) বা খুব বড় হওয়া উচিত নয় (এর সুরক্ষামূলক উদ্দেশ্য হারানো রোধ করতে)।

ব্রেকিং ক্ষমতা (Icu/ICs) ফল্ট-হ্যান্ডলিং ক্ষমতার সাথে সম্পর্কিত, সার্কিট ব্রেকার নিরাপদে বাধা দিতে পারে এমন সর্বাধিক ফল্ট কারেন্টকে উল্লেখ করে। একটি MCCB নির্বাচন করার সময়, পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের গণনাকৃত শর্ট-সার্কিট বর্তমান মান বিবেচনা করা প্রয়োজন। ব্রেকিং ক্ষমতা অপর্যাপ্ত হলে, সার্কিট ব্রেকার শর্ট-সার্কিট ফল্টের সময় সার্কিটটি কার্যকরভাবে কেটে ফেলতে ব্যর্থ হতে পারে, এর পরিবর্তে আরও গুরুতর নিরাপত্তা দুর্ঘটনা ঘটতে পারে।

রেট করা ভোল্টেজ (Ue) অবশ্যই সার্কিটের ভোল্টেজ লেভেলের সাথে মেলে। সাধারণ রেটিং 220V একক-ফেজ এবং 380V তিন-ফেজ অন্তর্ভুক্ত। ভোল্টেজের অমিল শুধুমাত্র সার্কিট ব্রেকারের স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত করবে না কিন্তু অভ্যন্তরীণ উপাদানগুলিরও ক্ষতি করতে পারে।

ট্রিপিং বক্ররেখা সুরক্ষা সংবেদনশীলতা নির্ধারণ করে। সাধারণ বক্ররেখার ধরন (B, C, D) বিভিন্ন লোডের জন্য উপযুক্ত। উদাহরণ স্বরূপ, কার্ভ সি আলো এবং সাধারণ পাওয়ার লোডের ক্ষেত্রে প্রযোজ্য, যখন কার্ভ ডি — ইনরাশ স্রোতের জন্য শক্তিশালী সহনশীলতা — উচ্চ স্টার্টিং স্রোত, যেমন মোটর এবং কম্প্রেসার সহ সরঞ্জামগুলির জন্য আরও উপযুক্ত।

IV ওয়াইড-রেঞ্জিং অ্যাপ্লিকেশন: শিল্প থেকে দৈনন্দিন জীবন পর্যন্ত একটি "নিরাপত্তা বাধা"

এর চমৎকার পারফরম্যান্সের সাথে, MCCBs কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশনের প্রায় সব ক্ষেত্রেই প্রয়োগ করা হয়।

শিল্প বিদ্যুৎ বিতরণের ক্ষেত্রে, MCCBগুলি কারখানার কর্মশালায় "নিরাপত্তা ব্যবস্থাপক" হিসাবে কাজ করে, উচ্চ-ক্ষমতার সরঞ্জাম যেমন মোটর, উত্পাদন লাইন এবং বড় মেশিন টুলগুলির জন্য ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা প্রদান করে, সার্কিট ত্রুটিগুলির দ্বারা উত্পাদন প্রক্রিয়াগুলিকে বাধাগ্রস্ত না করে তা নিশ্চিত করে।

বৈদ্যুতিক ব্যবস্থা তৈরিতে - শপিং মল, অফিস বিল্ডিং বা উঁচু আবাসিক বিল্ডিংই হোক না কেন - MCCB গুলি প্রায়শই বিতরণ বাক্সে প্রধান সুইচ বা মেঝে বিদ্যুৎ বিতরণের জন্য সুরক্ষা সুইচ হিসাবে ব্যবহৃত হয়। তারা পুরো বিল্ডিংয়ের বৈদ্যুতিক নিরাপত্তা রক্ষা করে এবং স্থানীয় সার্কিট ত্রুটির কারণে বড় আকারের বিদ্যুৎ বিভ্রাট বা আগুন প্রতিরোধ করে।

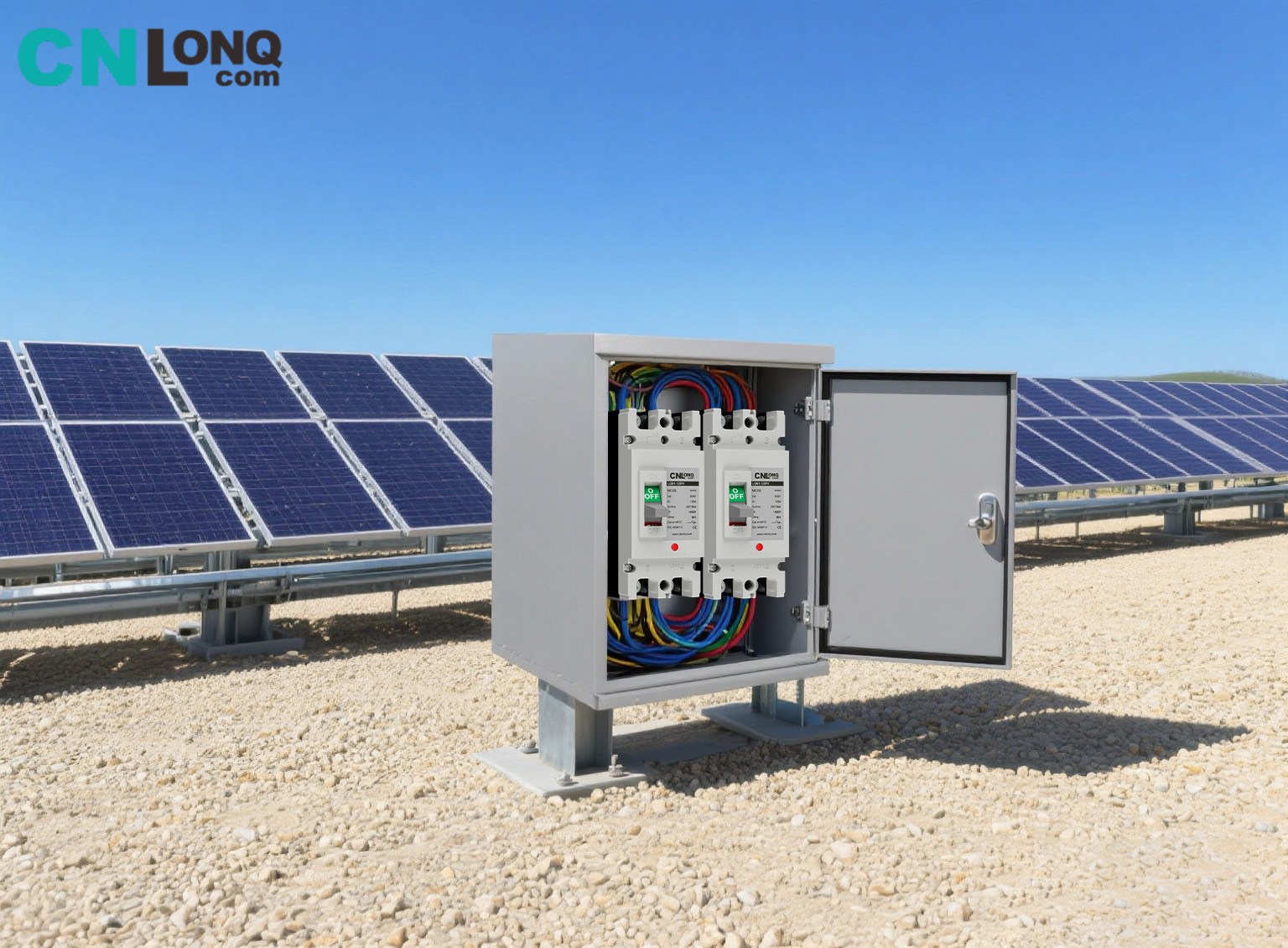

নতুন জ্বালানি খাতে তাদের ভূমিকাও সমান গুরুত্বপূর্ণ। পিভি সিস্টেমে, পিভি অ্যারেগুলির আউটপুট সার্কিটগুলিকে সুরক্ষিত করার জন্য এমসিসিবিগুলি কম্বাইনার বাক্সে এবং ইনভার্টার পাশে ইনস্টল করা হয়; এনার্জি স্টোরেজ সিস্টেমে, তারা ব্যাটারি সার্কিট রক্ষা করে, ব্যাটারির অতিরিক্ত চার্জিং এবং শর্ট-সার্কিটিংয়ের মতো নিরাপত্তা ঝুঁকি প্রতিরোধ করে এবং পরিষ্কার শক্তি প্রয়োগের জন্য সুরক্ষা প্রদান করে।

এমনকি ভিলা এবং বড় আবাসনের মতো সিভিল হাই-পাওয়ার পরিস্থিতিতেও, MCCBগুলি সাধারণ MCBগুলিতে অপর্যাপ্ত রেট কারেন্টের সমস্যা সমাধান করে কেন্দ্রীয় এয়ার কন্ডিশনার, বৈদ্যুতিক ওয়াটার হিটার এবং পুরো ঘরের জল পরিশোধন ব্যবস্থার মতো উচ্চ-ক্ষমতাসম্পন্ন গৃহস্থালীর যন্ত্রপাতিগুলির জন্য নির্ভরযোগ্য সুরক্ষা প্রদান করতে পারে।

V. মূল সুবিধা: কেন MCCB গুলি "পছন্দের পছন্দ"?

অন্যান্য প্রতিরক্ষামূলক ডিভাইসের সাথে তুলনা করে, MCCB-এর আলাদা সুবিধা রয়েছে - তাদের ব্যাপক প্রয়োগের একটি মূল কারণ।

দৃঢ় পরিবেশগত অভিযোজন একটি প্রধান হাইলাইট. উচ্চ-শক্তির উত্তাপযুক্ত প্লাস্টিকের ঘেরটি উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, আর্দ্রতা এবং অতিবেগুনী বিকিরণের মতো কঠোর পরিবেশ সহ্য করতে পারে। আউটডোর PV পাওয়ার প্ল্যান্ট বা বেসমেন্ট ডিস্ট্রিবিউশন রুমেই হোক না কেন, MCCBগুলি স্থিরভাবে কাজ করতে পারে এবং পরিবেশগত কারণগুলির কারণে বয়স বা ব্যর্থ হওয়ার সম্ভাবনা কম।

উচ্চ নির্ভরযোগ্যতা মূল উপাদানগুলির নির্ভুলতায় প্রতিফলিত হয়। ট্রিপ ইউনিটের মতো মূল অংশগুলি স্থিতিশীল নির্ভুলতা বজায় রাখে এবং দীর্ঘমেয়াদী ব্যবহারের সময় ভুল অপারেশন বা সুরক্ষা ব্যর্থতার ঝুঁকি কম থাকে, সার্কিট সুরক্ষার জন্য অবিচ্ছিন্ন সুরক্ষা প্রদান করে।

সহজ অপারেশন এবং রক্ষণাবেক্ষণ ব্যবহারের জন্য থ্রেশহোল্ড কমিয়ে দেয়। একটি কমপ্যাক্ট কাঠামো এবং মাঝারি আকারের সাথে, MCCBগুলি ইনস্টলেশনের সময় জটিল সরঞ্জাম ছাড়াই বিভিন্ন পাওয়ার বিতরণ সরঞ্জামগুলিতে সরাসরি একত্রিত হতে পারে। দৈনিক রক্ষণাবেক্ষণের জন্য শুধুমাত্র ঘেরের ক্ষতি বা আলগা তারের জন্য নিয়মিত চেক এবং "ট্রিপ বোতাম" এর একটি বার্ষিক ম্যানুয়াল পরীক্ষা প্রয়োজন - কোন ঘন ঘন কম্পোনেন্ট প্রতিস্থাপনের প্রয়োজন নেই, উল্লেখযোগ্যভাবে অপারেশন এবং রক্ষণাবেক্ষণ খরচ কমিয়ে দেয়।

অধিকন্তু, ভাল প্রসারণযোগ্যতা MCCB-কে বুদ্ধিমান চাহিদার সাথে খাপ খাইয়ে নিতে দেয়। অক্জিলিয়ারী কন্টাক্ট এবং অ্যালার্ম মডিউল যোগ করার মাধ্যমে, দূরবর্তী পর্যবেক্ষণ এবং ফল্ট অ্যালার্মিং এর মতো ফাংশনগুলি উপলব্ধি করা যেতে পারে, আধুনিক পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে বুদ্ধিমান ব্যবস্থাপনার প্রয়োজনীয়তা পূরণ করে।

VI. ব্যবহার এবং রক্ষণাবেক্ষণ: "অভিভাবক" দীর্ঘমেয়াদী কাজ করে তা নিশ্চিত করা

MCCBs দীর্ঘমেয়াদে স্থিতিশীল কর্মক্ষমতা বজায় রাখার জন্য, মানসম্মত ব্যবহার এবং নিয়মিত রক্ষণাবেক্ষণ অপরিহার্য।

ইনস্টলেশন মান কঠোর আনুগত্য প্রয়োজন. ওয়্যারিং করার সময়, দরিদ্র যোগাযোগের কারণে অতিরিক্ত গরম হওয়া এড়াতে টার্মিনালগুলিকে শক্ত করতে হবে; লাইভ তার, নিরপেক্ষ তার এবং গ্রাউন্ড তারগুলি অবশ্যই সঠিকভাবে সংযুক্ত থাকতে হবে। পোলারিটি রিভার্স করলে সুরক্ষা ফাংশন অকার্যকর হতে পারে, সম্ভাব্য নিরাপত্তা বিপত্তি তৈরি করে।

দৈনিক রক্ষণাবেক্ষণ অবহেলা করা উচিত নয়। প্রতি ত্রৈমাসিকে ঘেরের ক্ষতি বা ফাটল এবং আলগা টার্মিনাল পরীক্ষা করার পরামর্শ দেওয়া হয়। প্রতি বছর, সুরক্ষা ফাংশনটি স্বাভাবিকভাবে কাজ করে কিনা তা পরীক্ষা করতে ম্যানুয়ালি "ট্রিপ বোতাম" টিপুন — যদি বোতামটি একটি ট্রিপ ট্রিগার করতে ব্যর্থ হয়, সময়মত পরিদর্শন বা প্রতিস্থাপন প্রয়োজন।

একই সময়ে, প্রতিস্থাপনের নিষেধাজ্ঞাগুলি অবশ্যই মনে রাখতে হবে: একটি ত্রুটি-প্ররোচিত ভ্রমণের পরে, ব্রেকারটিকে অন্ধভাবে পুনরায় সেট করবেন না। প্রথমে, ত্রুটির কারণ চিহ্নিত করুন (যেমন, ওভারলোড হওয়া সরঞ্জাম বা লাইনে শর্ট-সার্কিট পয়েন্ট) এবং ত্রুটিটি সমাধান হওয়ার পরেই এটি পুনরায় সেট করুন। যদি ব্রেকার বারবার ট্রিপ করে বা ঘেরটি ক্ষতিগ্রস্ত হয়, তবে কোনও সুস্পষ্ট বাহ্যিক ক্ষতি না থাকলেও এটি অবিলম্বে প্রতিস্থাপন করা উচিত — "ত্রুটিপূর্ণ অপারেশন" অনুমোদিত নয়, কারণ এটি সরঞ্জামের বার্ধক্যজনিত কারণে নিরাপত্তা দুর্ঘটনার কারণ হতে পারে।

মৌলিক কাঠামো থেকে মূল ফাংশন পর্যন্ত, প্যারামিটার নির্বাচন থেকে ব্যবহারিক প্রয়োগ পর্যন্ত, MCCB গুলি কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য একটি কঠিন "নিরাপত্তা বাধা" তৈরি করে। এগুলিকে সঠিকভাবে বোঝা এবং ব্যবহার করা সার্কিট সুরক্ষাকে আরও ভালভাবে নিশ্চিত করবে এবং উত্পাদন এবং দৈনন্দিন জীবনের স্থিতিশীল অপারেশনের জন্য শক্তিশালী সমর্থন প্রদান করবে।
