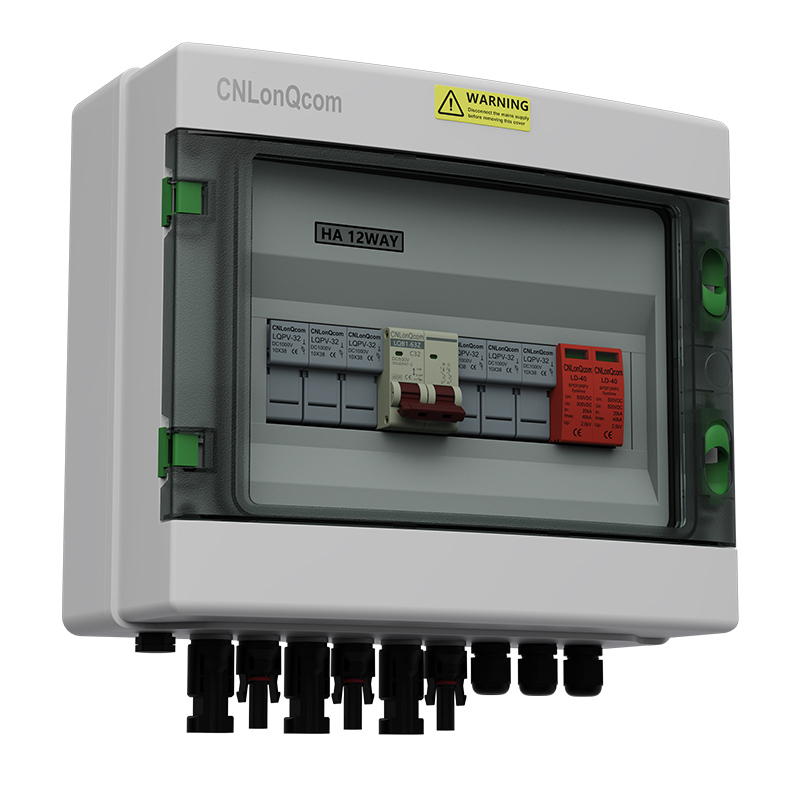

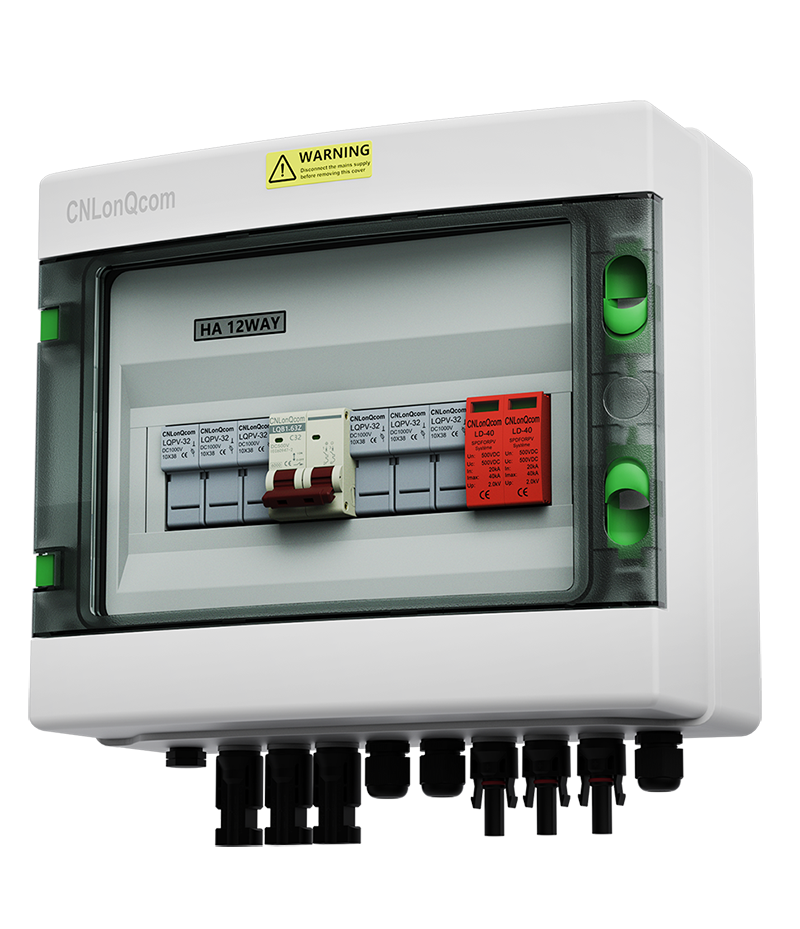

পিভি কম্বিনার বক্স 3 1 আউট ডিসি 500 ভি

Cnlonqcom ip65 পিভি কম্বিনার বক্স 3 1 আউট 1 আউট ডিসি 500 ভি/600v/800v সার্কিট ব্রেকার এবং সার্জ বজ্র সুরক্ষা এবং আউটডোর সোলার প্যানেল ডিসি সিস্টেমগুলির জন্য ফিউজ, আরভি, বাড়ি, নৌকা
● রেটেড ভোল্টেজ: ডিসি 500 ভি/600 ভি/800 ভি
Red রেটেড বর্তমান: 6/10/16/20/25/32/40/50/63a
● স্ট্রিং: 3in 1 আউট
● প্রতি স্ট্রিং প্রতি সর্বাধিক ইনপুট কারেন্ট: 6/10/16/20/20/25/30a
● প্রতি স্ট্রিং প্রতি সর্বাধিক আউটপুট বর্তমান: 6/10/16/20/25/32/40/50/63a এ
● সংযোগকারী: এমসি -4 বা পিজি
● স্ট্যান্ডার্ড: আইইসি 60269-6, আইইসি 60947-2, আইইসি 61643-1
● আবাসন উপাদান: পিসি+অ্যাবস
● শংসাপত্র: সিই, আইপি 65, আরওএইচএস, আইএসও 9001

মডেল:LQX 3/1B.12H DC500V/600V/800V

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

প্রযুক্তিগত ডেটা
মডেল	LQX H3/1B.12 DC500V/600V/800V
প্রকার	এমসিবি এবং এসপিডি এবং ফিউজ
স্ট্রিং	3 এ 3
রেটেড ভোল্টেজ ইউই (ভি)	DC500/600/800
প্রতি স্ট্রিং প্রতি সর্বাধিক ইনপুট কারেন্ট (ক)	6/10/15/20/25/30 al চ্ছিক
প্রতি স্ট্রিং প্রতি সর্বাধিক আউটপুট কারেন্ট (ক)	10/16/20/25/32/40/50/63/80/100/125 al চ্ছিক
গুণমান শংসাপত্র	সিই 、 আইএসও 9001 、 রোহস 、 আইপি 65 、 টিউভি
স্ট্যান্ডার্ড	আইইসি 60947-2 、 আইইসি 61643-1 、 আইইসি 60269-6
মিনিয়েচার সার্কিট ব্রেকার (এমসিবি)		সার্জ প্রোটেক্টর (এসপিডি)
ফ্রেম ডিগ্রি রেটেড কারেন্ট (ক)	63/125	ইন (8/20) মার্কিন (কেএ)	20
রেটেড কারেন্ট ইন (এ)	10/16/20/25/32/40/50/63/80/100/125 al চ্ছিক	আইএমএক্স (8/20) ইউএস (কেএ)	40
রেটেড ভোল্টেজ ইউই (ভি)	DC500/600V/800V	রেটেড ভোল্টেজ ইউই (ভি)	DC500/600V/800V
রেটেড ইনসুলেশন ভোল্টেজ ইউআই (ভি)	ডিসি 1000	ভোল্টেজ সুরক্ষা স্তর (কেভি)	2.0/2.5
প্রবণতা ভোল্টেজ ইউআইএমপি (কেভি) সহ্য করা	4	খুঁটি	2 পি
ব্রেকিং ক্ষমতা আইসিইউ (কেএ)	6	আবাসন উপাদান	পা
রানব্রেকিং ক্ষমতা এলসিএস (এলসিইউ)	75%	চিপ বেধ (মিমি)	6
বক্ররেখা প্রকার	C	ফিউজ
খুঁটি	2	রেটেড কারেন্ট ইন (এ)	6/10/15/20/25/30 al চ্ছিক
তারের মোড	কোনও মেরুতা নেই, শীর্ষে এবং নীচে বা নীচে এবং শীর্ষে	রেটেড ভোল্টেজ ইউই (ভি)	ডিসি 1000
আবাসন উপাদান	পা	খুঁটি	2 পি
কন্ডাক্টর উপাদান	তামা	ফিউজ আকার (মিমি)	10*38
যান্ত্রিক জীবন (ম্যাক্সটাইমস)	20000	আবাসন উপাদান	পা
বৈদ্যুতিক জীবন (ম্যাক্সটাইমস)	6000	পরিবেশ
প্রাক-ইনস্টল পিভি কেবল		অপারেটিং তাপমাত্রা	-25 ℃ থেকে +60 ℃ ℃
তারের ব্যাস	4 ~ 25 মিমি	আর্দ্রতা	≤95%
সর্বাধিক ভোল্টেজ (v)	1000 ~ 2000	উচ্চতা	2000 মি
সর্বাধিক কারেন্ট (ক)	10 ~ 200	ইনস্টলেশন	প্রাচীর মাউন্টিং
হাউজিংস
উপাদান	পিসি+অ্যাবস
সুরক্ষা স্তর	আইপি 65
প্রভাব সুরক্ষা স্তর	Ik10
ইনপুট বা আউটপুট সংযোগকারী	পিজি বা পিভি সংযোগকারী

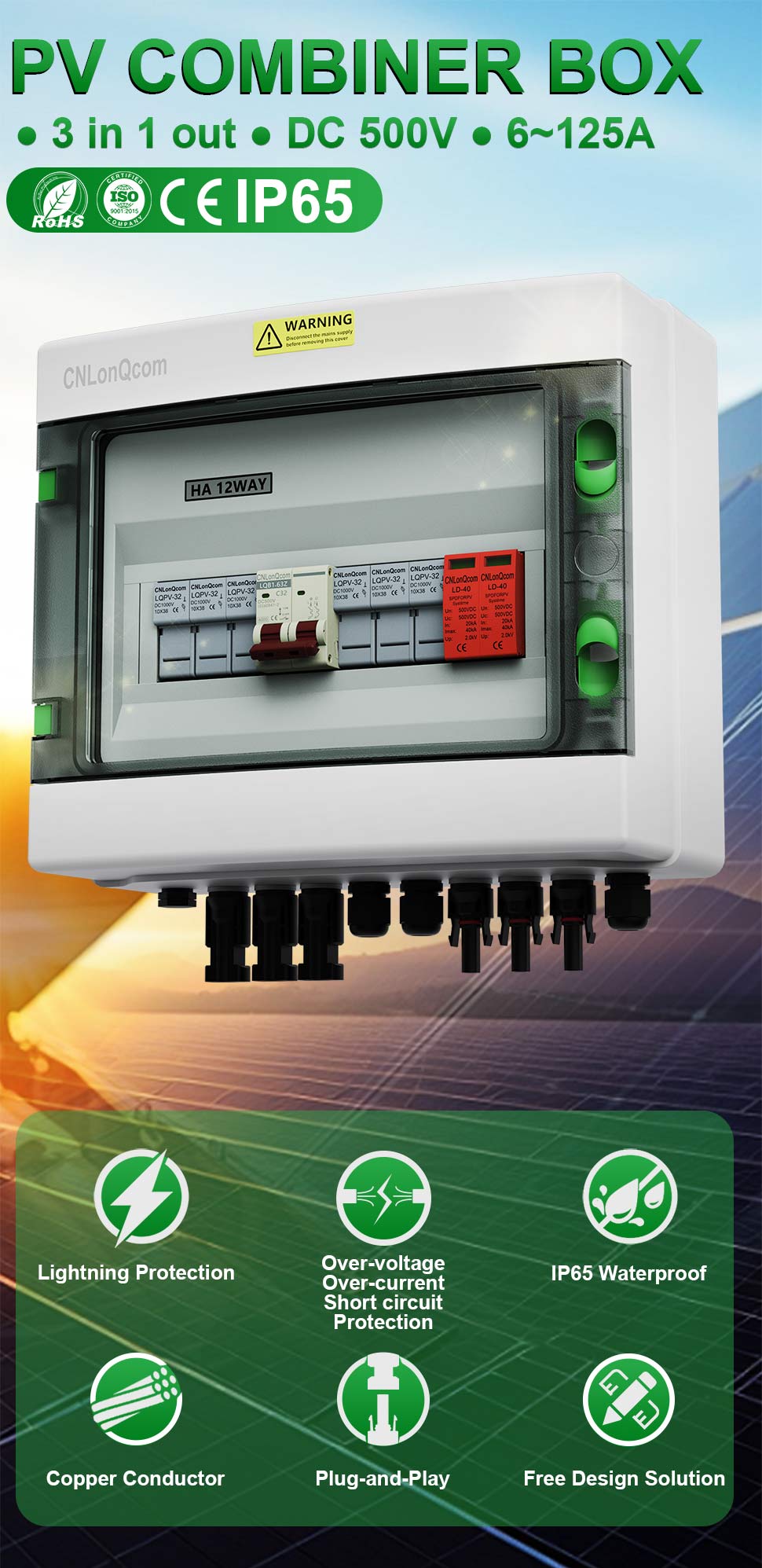

পিভি কম্বিনার বক্স

● 3 ইন 1 আউট ● ডিসি 500 ভি/600 ভি/800 ভি ● 6 ~ 125a

আইপি 65

বজ্র সুরক্ষা
ওভার-ভোল্টেজ
অতিরিক্ত কারেন্ট
শর্ট সার্কিট
সুরক্ষা
আইপি 65 ওয়াটারপ্রুফ
কপার কন্ডাক্টর
প্লাগ-এন্ড-প্লে
বিনামূল্যে নকশা সমাধান

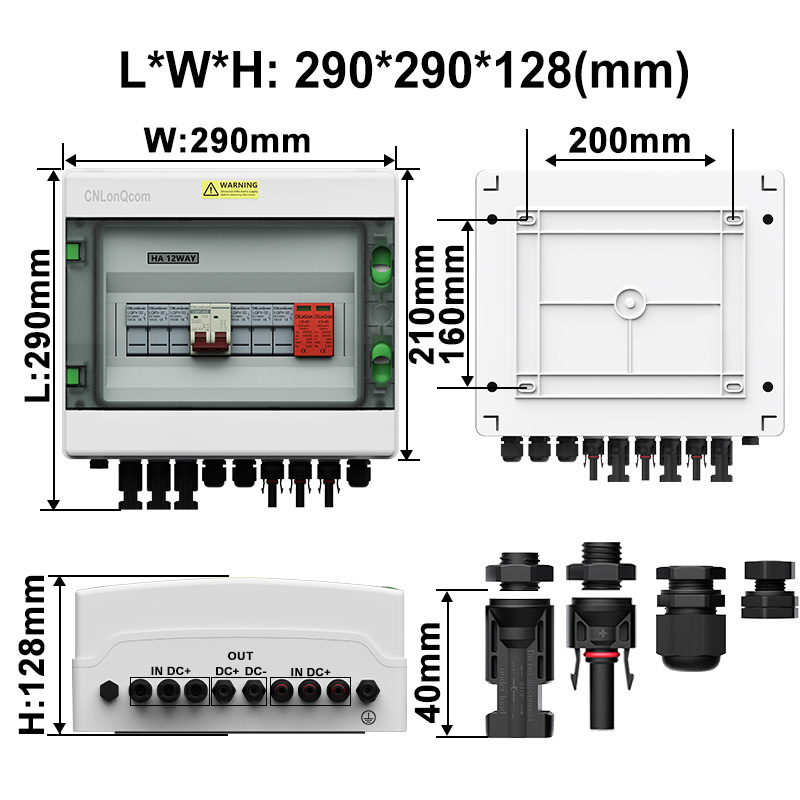

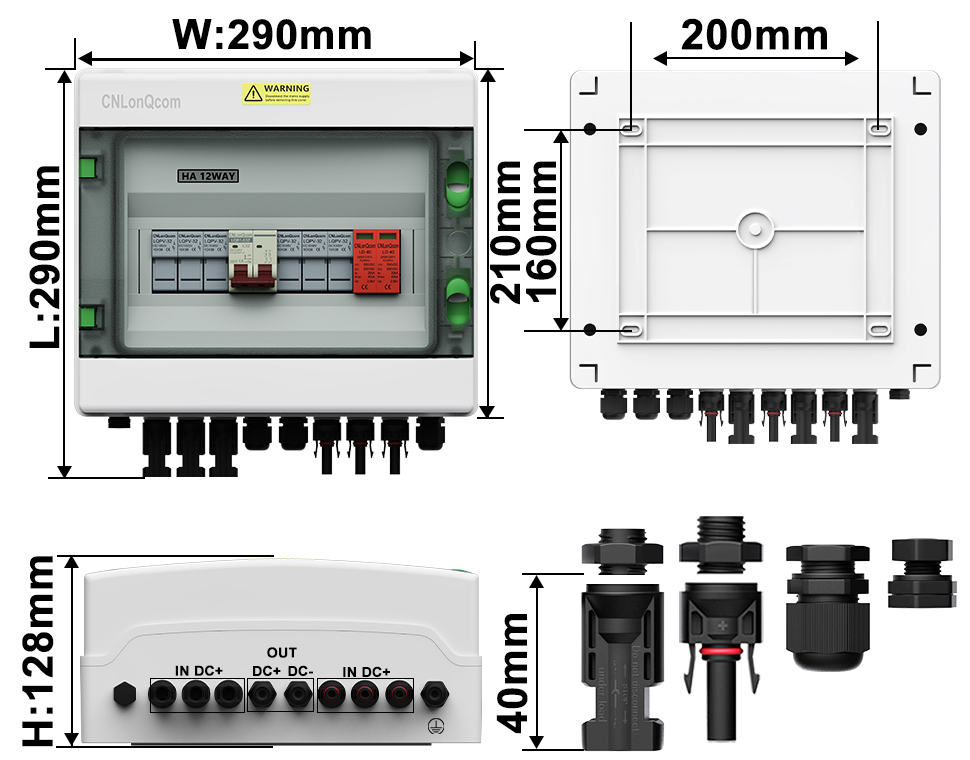

আকার

Lডাব্লুএইচ: 290290128 (মিমি)

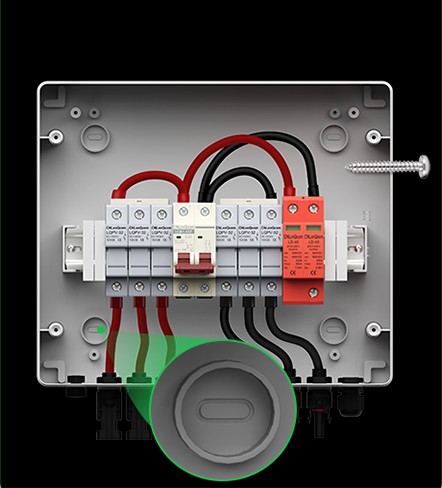

যান্ত্রিকভাবে মনের শান্তির জন্য ক্রিম্পিং প্রক্রিয়া আপগ্রেড করা হয়েছে

টিপ:
MC এমসি -4 সংযোগকারীদের ইনস্টলেশনের প্রাক-ইনস্টল তারগুলি থাকবে, পিজি সংযোগকারীদের কোন নেই
রেটেড বর্তমান ব্যাস অনুযায়ী ডিফল্টরূপে pre- এর সাথে সংযুক্ত কেবল 4 ~ 20 মিমি এর²পরিবর্তন বা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী

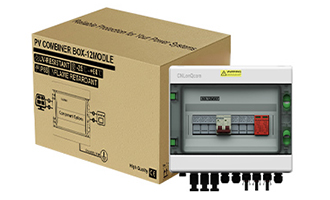

ফার্ম প্যাকেজিং

ক্ষতিগ্রস্থ পণ্য প্রতিস্থাপনের গ্যারান্টি

1অভ্যন্তরীণ বাক্সে পণ্য

5-প্লাই rug েউখেলান অতিরিক্ত হার্ড

2আউটার বক্স

5-প্লাই rug েউখেলান অতিরিক্ত হার্ড

3বিতরণ

দ্রুত চালান

মডেল	স্ট্রিং	অভ্যন্তরীণ বাক্স (পিসি/সেমি)	আউটার বক্স (সেমি)	Qty (পিসি)	জিডাব্লু। (কেজি)
এলকিউএক্স 3/2 বি .12 ডিসি 500 ভি	3 এ 3	1/313117	5833.533.5	3	10.3

সম্পূর্ণ প্রত্যয়িত

উচ্চ মানের এবং কম দাম সহ ব্র্যান্ডযুক্ত উত্স নির্মাতারা

আইএসও:20224Q20298ROS
এমসিবি:Op221014.wlnco77
এসপিডি:Op221014.WLNC076
বাক্স:ZRC2312055XY-LVD-C1
ফিউজ:Op221014.wlnco75
সংযোগকারী:SP1001GZ2204569

টিপ: আরও শংসাপত্রের জন্য আমাদের সাথে যোগাযোগ করুন

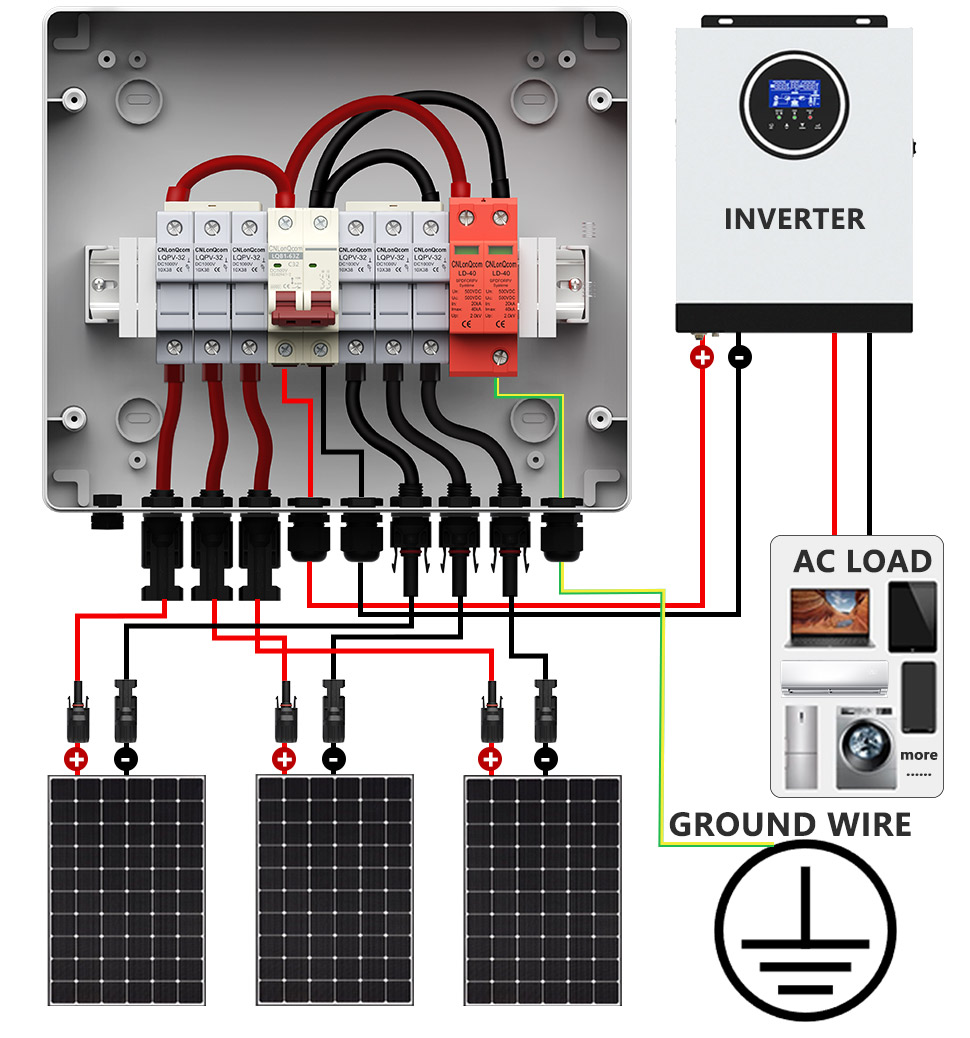

Ation এবং ওয়্যারিং ইনস্টল করুন

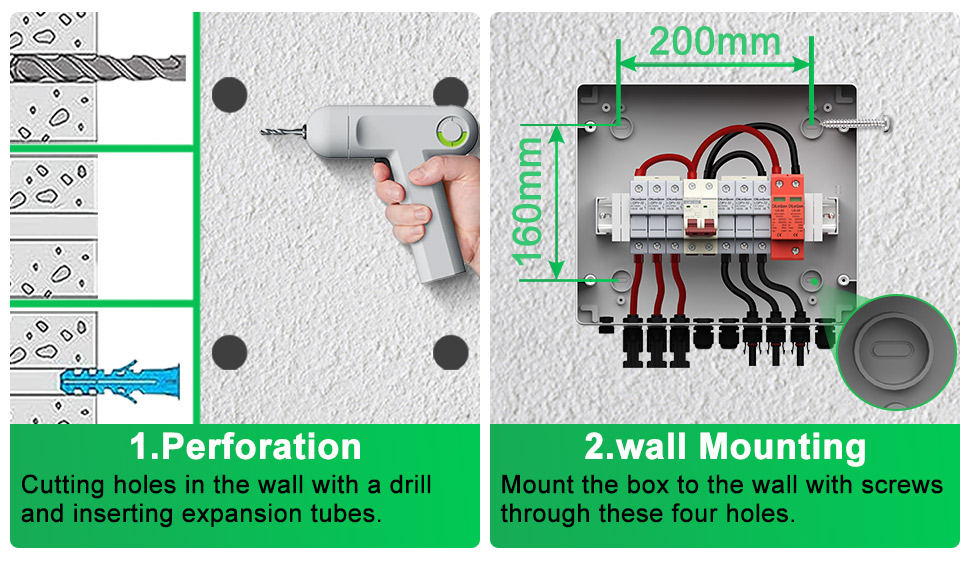

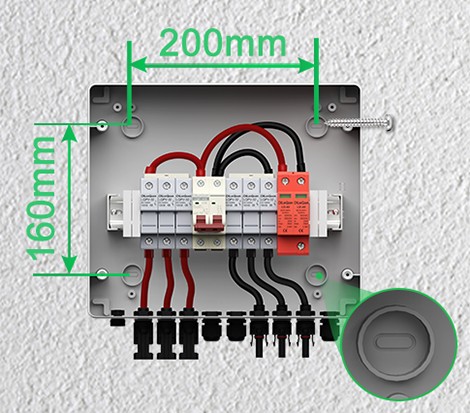

ইনস্টলেশন

1. পারফর্মেশন

একটি ড্রিল দিয়ে দেয়ালে গর্ত কাটা এবং সম্প্রসারণ টিউব সন্নিবেশ করা।
2. ওয়াল মাউন্টিং

স্ক্রু দিয়ে দেয়ালে বাক্সটি মাউন্ট করুন এই চারটি গর্তের মাধ্যমে।

3 টিতে তারের 3

পণ্যের বিবরণ

জলরোধী গ্রেড আইপি 65

বেশ কয়েকটি সিমুলেশন জলরোধী পরীক্ষার পরে,
পণ্যটি প্রোটেকশন লেভেল আইপি 65 পূরণ করে তা নিশ্চিত করার জন্য

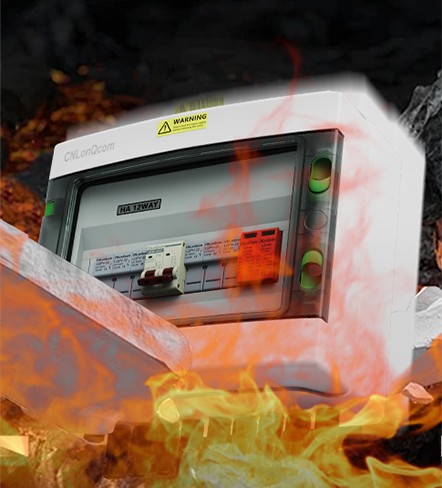

শিখা
Retardant

অ-ভাসমান
ইউভি প্রতিরোধী
পিসি+অ্যাবস শেল

শেলটি পিসি+অ্যাবস উপাদান দিয়ে তৈরি,
সূর্যের আলোকে ভয় পায় না।
প্রতিরোধ
তাপ এবং ঠান্ডা

সাধারণ অপারেশন -25 ° C ~+60 ° C এ
জলরোধী
সিলস

ভিতরে দুটি জলরোধী সিল
এবং বাইরে
প্লাগ-এন্ড-প্লে

পিভি বা পিজি সংযোগকারী দিয়ে সজ্জিত
দ্রুত সংযোগের জন্য
প্রাচীর মাউন্টিং

চারটি কোণে শক্তভাবে মাউন্ট করা,
সলিড এবং পড়ে না

ডিসি সার্কিট ব্রেকার

রেট ভোল্টেজ	ডিসি 500 ভি
রেটেড কারেন্ট	10 ~ 125a
মেরু	2 পি
স্ট্যান্ডার্ড	আইইসি 60947-2
শংসাপত্র	সিই

ডিসি সার্জ প্রোটেক্টর

রেট ভোল্টেজ	ডিসি 500 ভি
স্রাব বর্তমান	20 /40 কেএ
মেরু	2 পি
স্ট্যান্ডার্ড	আইইসি 61643-31
শংসাপত্র	সিই

ডিসি ফিউজ

রেট ভোল্টেজ	ডিসি 1000 ভি
রেটেড কারেন্ট	6-30 এ
ফিউজ আকার	10*38 মিমি
স্ট্যান্ডার্ড	আইইসি 60269-6
শংসাপত্র	সিই

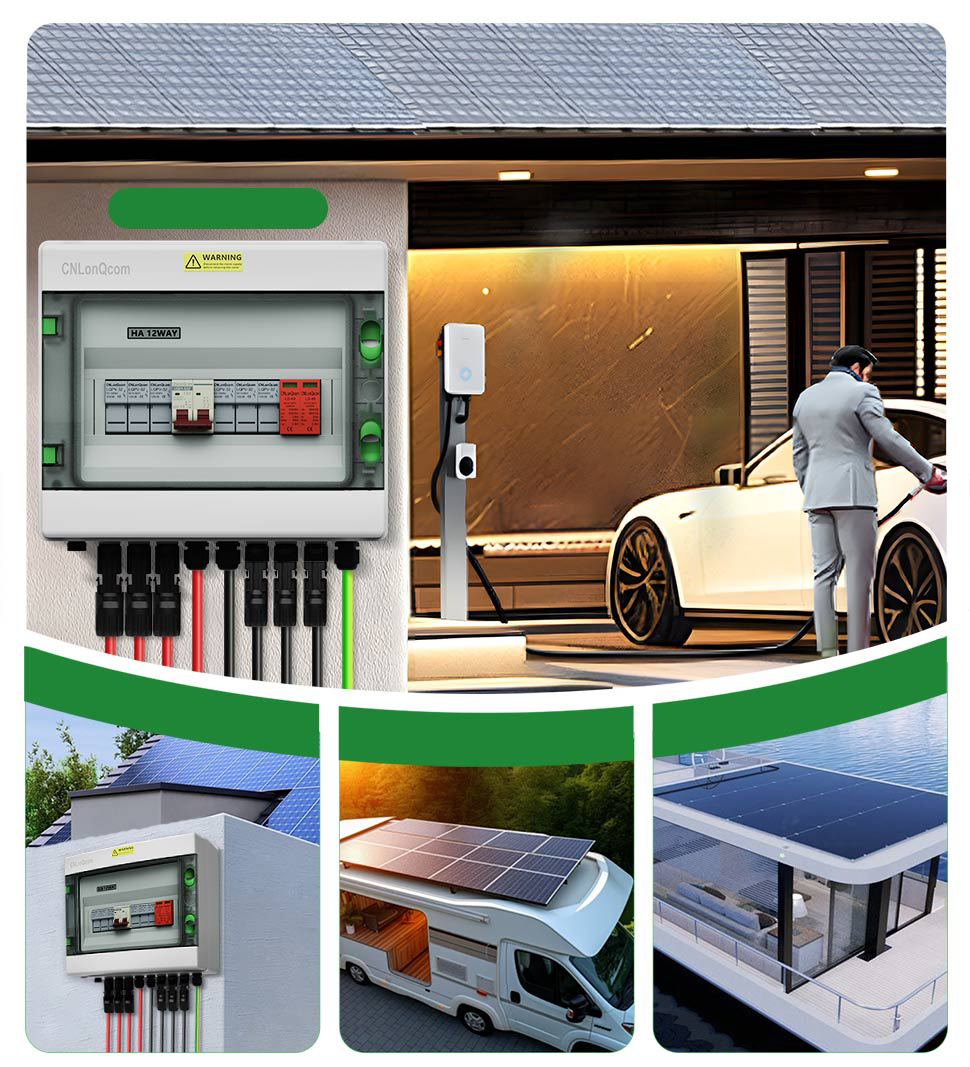

অ্যাপ্লিকেশন দৃশ্য 10

Cnlonqcom এর এইচএ সিরিজ প্লাস্টিক পিভি কম্বিনার বক্স 3 1 আউট ডিসি 500 ভিতে সিল করা নির্মাণ, ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ওভারভোল্টেজ সুরক্ষা, ধূলিকণা, আর্দ্রতা এবং বজ্র সুরক্ষা সহ একটি পিসি+অ্যাবস ওয়াটারপ্রুফ কেস রয়েছে।

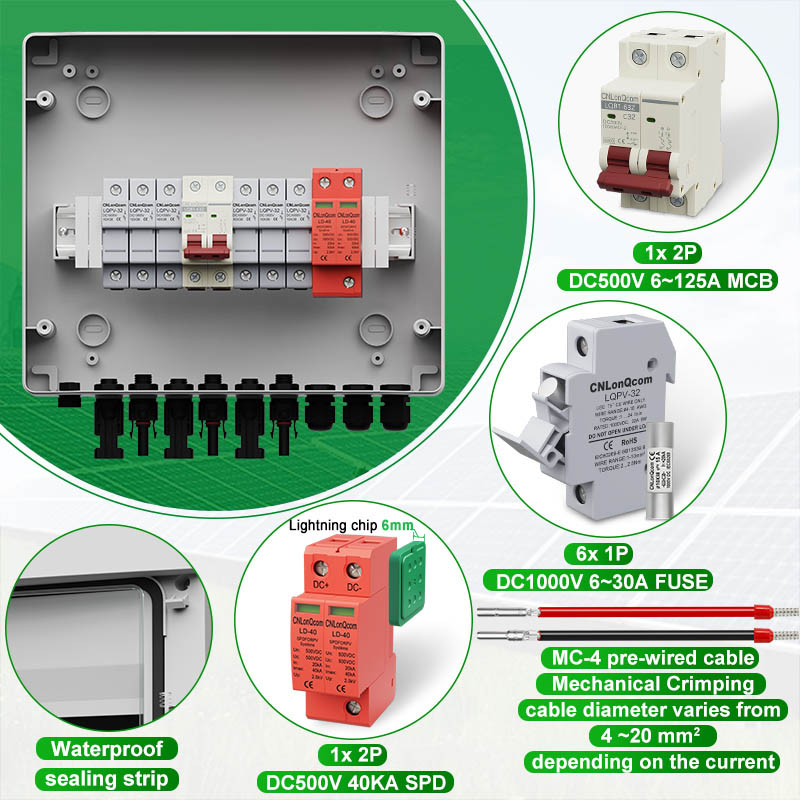

এইচএ সিরিজ প্লাস্টিক পিভি কম্বিনার বক্স 3 এর অভ্যন্তরীণ উপাদানগুলি 1 আউট ডিসি 500 ভি/600 ভি/800 ভি এর মধ্যে 2 পি এমসিবি, 2 পি এসপিডি এবং 2 পি ফিউজ, যা পিএ শেল দিয়ে তৈরি।

এসপিডি মডিউল এবং ফিউজ কোরগুলি ক্ষতিগ্রস্থ হওয়ার পরে কভারটি সরিয়ে না ফেলে দ্রুত প্রতিস্থাপন করা যেতে পারে।

Cnlonqcom এর এইচএ সিরিজ প্লাস্টিক পিভি কম্বিনার বক্স 3 1 আউট ডিসি 500 ভি/600 ভি/800 ভি মূলত পিভি সিস্টেমগুলির সুরক্ষার জন্য ব্যবহৃত হয় এবং প্রায়শই অফ-গ্রিড বা গ্রিড-সংযুক্ত সিস্টেমে ব্যবহৃত হয়। যেমন পিভি প্যানেল, আরভি, নৌকা, বহিরঙ্গন পিভি, পরিবার ইত্যাদি ইত্যাদি

পিভি কম্বিনার বক্স 3 1 আউট ডিসি 500V/600V/800V কার্যকরভাবে ইনভার্টার এবং সৌর প্যানেলগুলিকে ক্ষতি থেকে রক্ষা করে এবং আগুন থেকে প্রেরণ করে।
