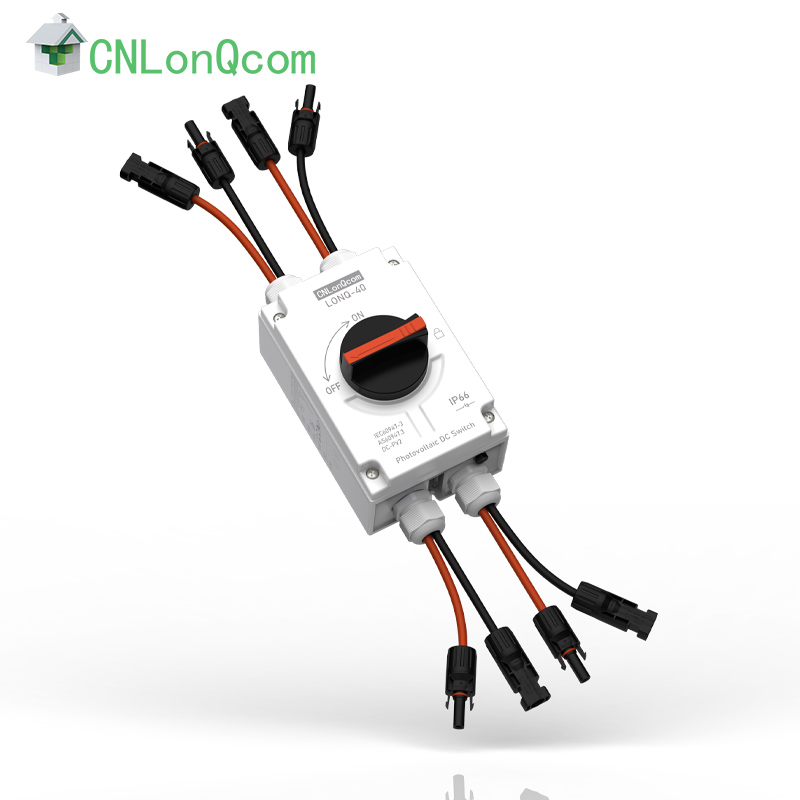

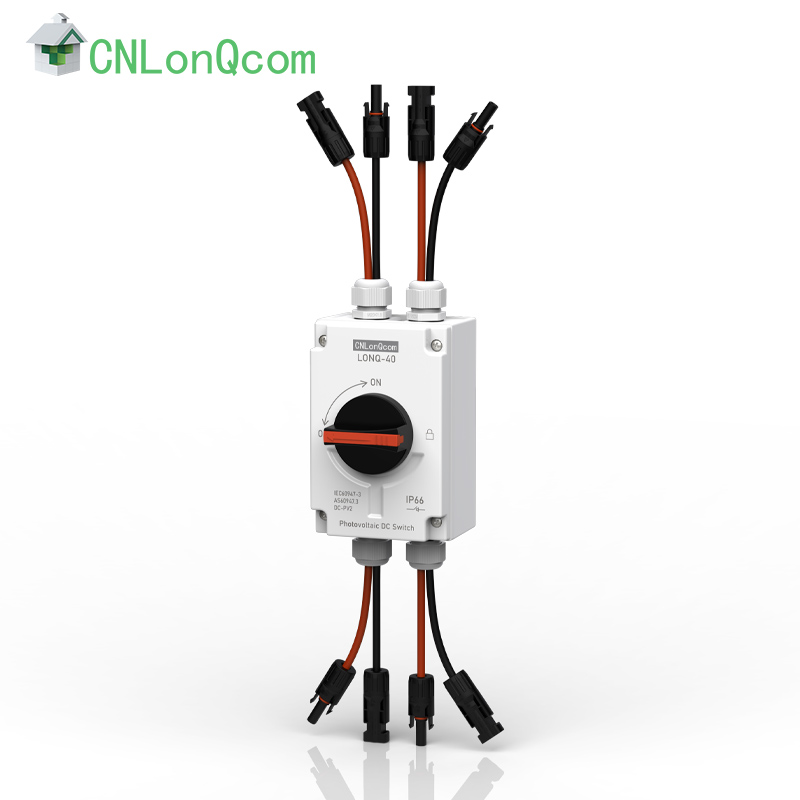

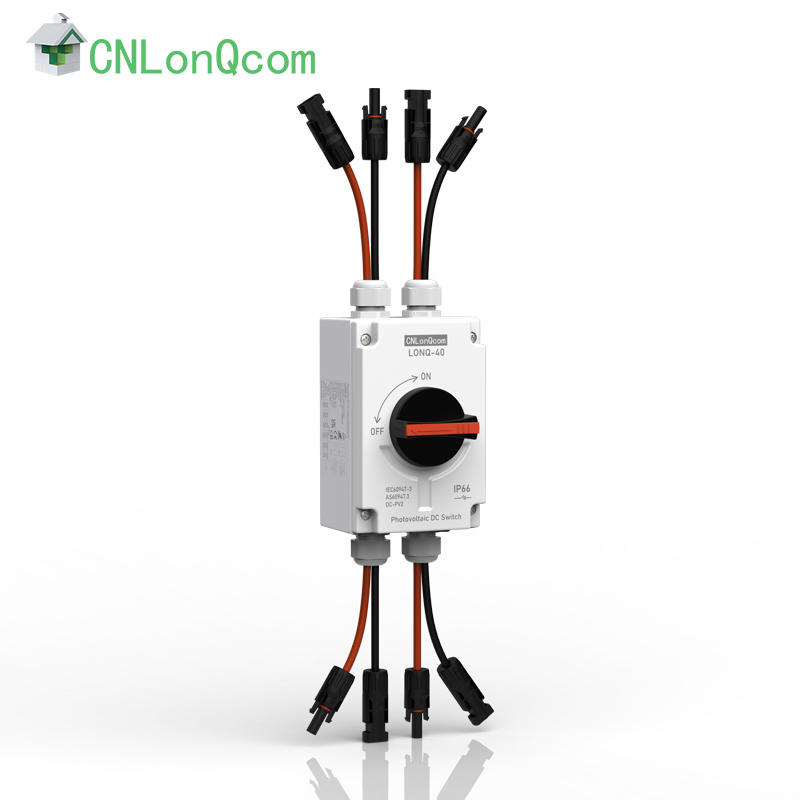

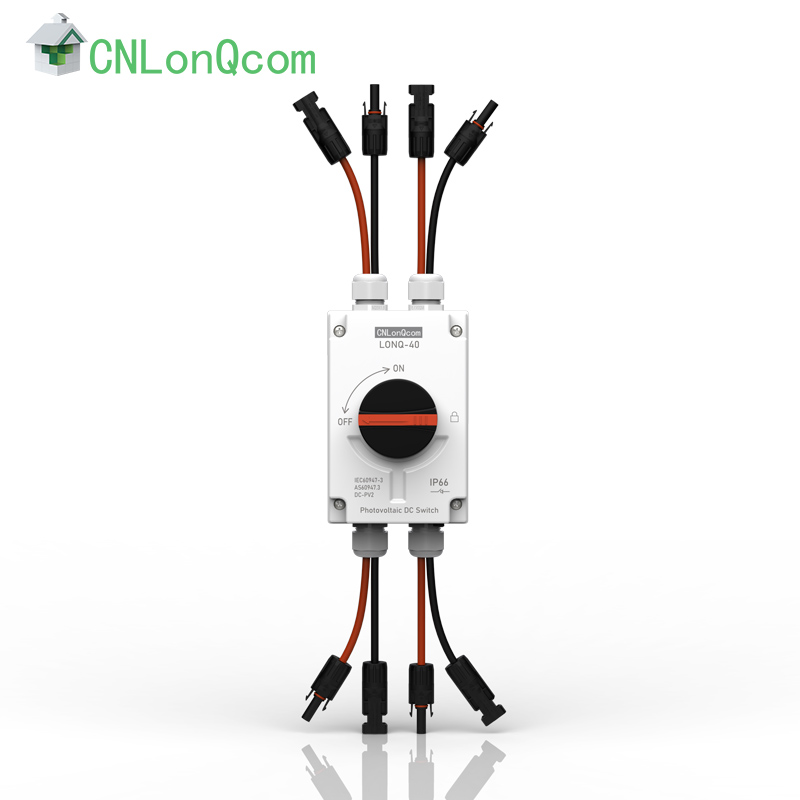

CNLonQcom হল ফটোভোলটাইক পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে ব্যবহৃত PV Switch-disconnector 1500V 32A 2-2-এর পেশাদার প্রস্তুতকারক এবং সরবরাহকারী।
প্রধান পরামিতি | ইউনিট | LONQ-40 | |
রেট ইনসুলেশন ভোল্টেজ | Ui | V | 1500 |
রেট করা তাপীয় বর্তমান | ইথ | A | 32 |
ভোল্টেজ সহ্য করার জন্য রেট করা আবেগ | উমপ | V | 8000 |
রেট শর্ট সার্কিট তৈরি ক্ষমতা | lcw | A | 1000 |
সর্বাধিক তারের ক্রস বিভাগ (জাম্পার সহ) |
|
|
|
কঠিন বা মান | mm2 | 2.5-6 | |
নমনীয় | mm2 | 2.5-6 | |
নমনীয় (+ মাল্টিকোর তারের শেষ) | mm2 | 2.5-6 | |
টর্ক |
|
|
|
শক্ত করা টর্ক টার্মিনাল স্ক্রু M4। | Nm | 1.2-1.8 | |
ঘূর্ণন সঁচারক বল শেল মাউন্ট screws | Nm | 1.5-2.0 | |
টর্ক নব স্ক্রু শক্ত করা | Nm | 0.5-0.7 | |
টর্ক চালু বা বন্ধ করা | Nm | 0.9-1.3 | |
বেস উপর তারের ঘূর্ণন সঁচারক বল | Nm | 1.1-1.4 | |
সাধারণ পরামিতি |
|
|
|
গাঁটের অবস্থান |
|
9 ঘণ্টা বন্ধ, 12 ঘণ্টায় চালু | |
যান্ত্রিক জীবন |
|
10000 | |
DC খুঁটির সংখ্যা |
|
2 বা 4 | |
অপারেশন তাপমাত্রা |
|
-40 থেকে +85 | |
সংগ্রহস্থল তাপমাত্রা |
|
-40 থেকে +85 | |
দূষণ ডিগ্রী | ℃ | 2 | |
ওভারভোল্টেজ বিভাগ | ℃ | III | |
শ্যাফ্ট এবং মাউন্টিং নুলের আইপি রেটিং |
|
IP66 |
তারের ডায়াগ্রাম
ছোট ভলিউম
শিখা retardant উপাদান
lp66
ফ্লাইং ফক্স শর্ট
সম্পূর্ণ আনুষাঙ্গিক
-40℃~+85℃ পরিবেষ্টিত তাপমাত্রা পরিসীমা
নন-পোলার ডিজাইন
পরীক্ষা AS 60947.3:2018,EN IEC 60947-3:2021,ব্যবহার বিভাগ: DC-PV2 মেনে চলে | মেরু | স্ট্রিং এর সংখ্যা | অংশ সংখ্যা | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
টাইপ |
PEDSC100R/120R | পরিচিতি ওয়্যারিং গ্রাফ | স্যুইচিং উদাহরণ |
2-মেরু | 2 |
![]() |
![]() |
4-মেরু | 4 |
![]() |
![]() |
উপরে ইনপুট এবং আউটপুট সহ 4-মেরু | 4টি |
![]() |
![]() |
lnput এবং আউটপুট নীচের সঙ্গে মেরু | 4B |
![]() |
![]() |
4-পোল উপরে lnput সহ আউটপুট নীচে | 4S |
![]() |
![]() |
