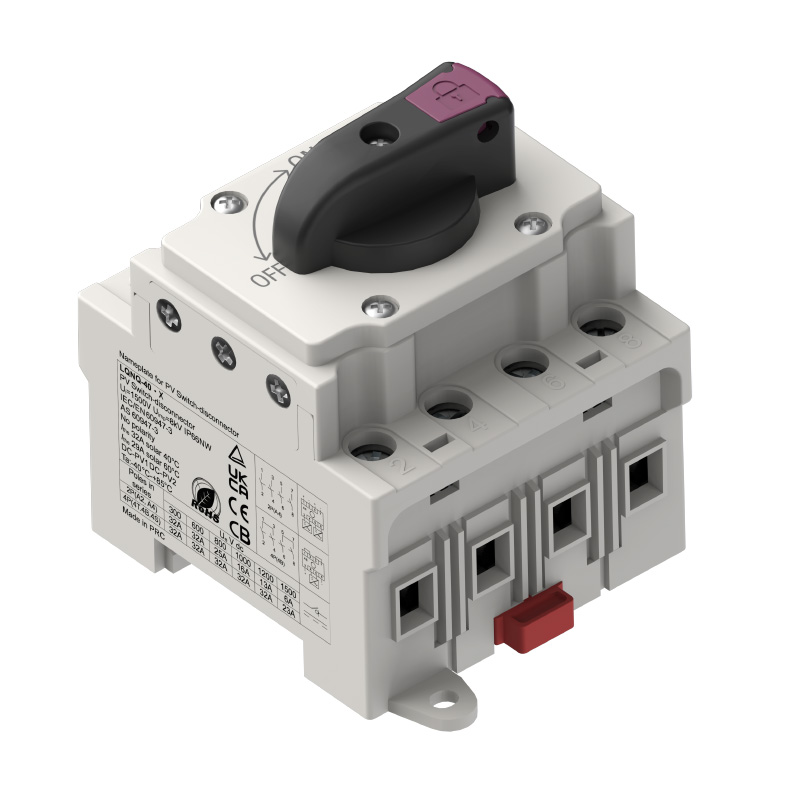

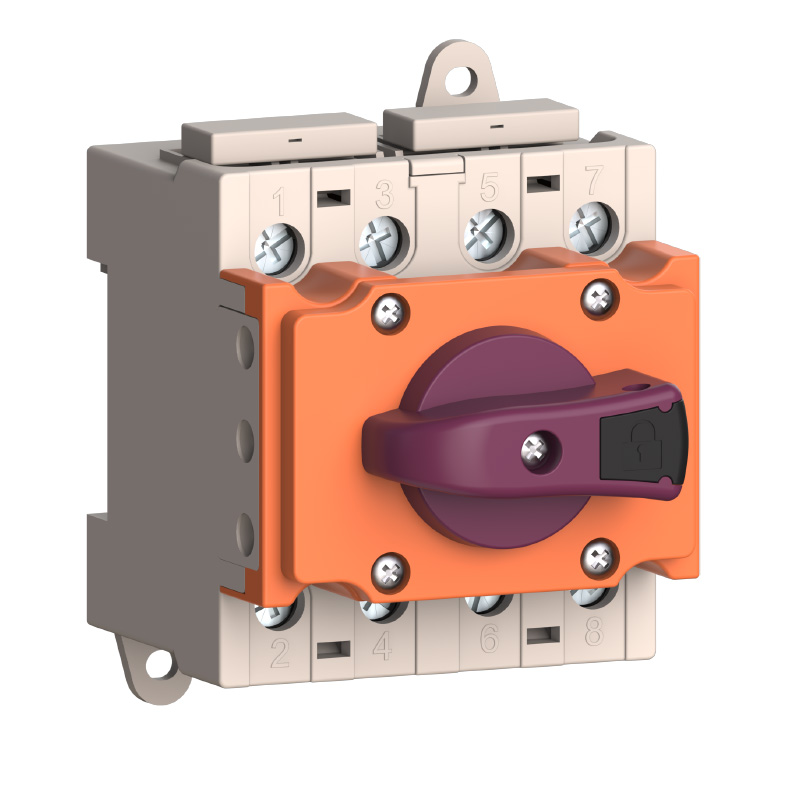

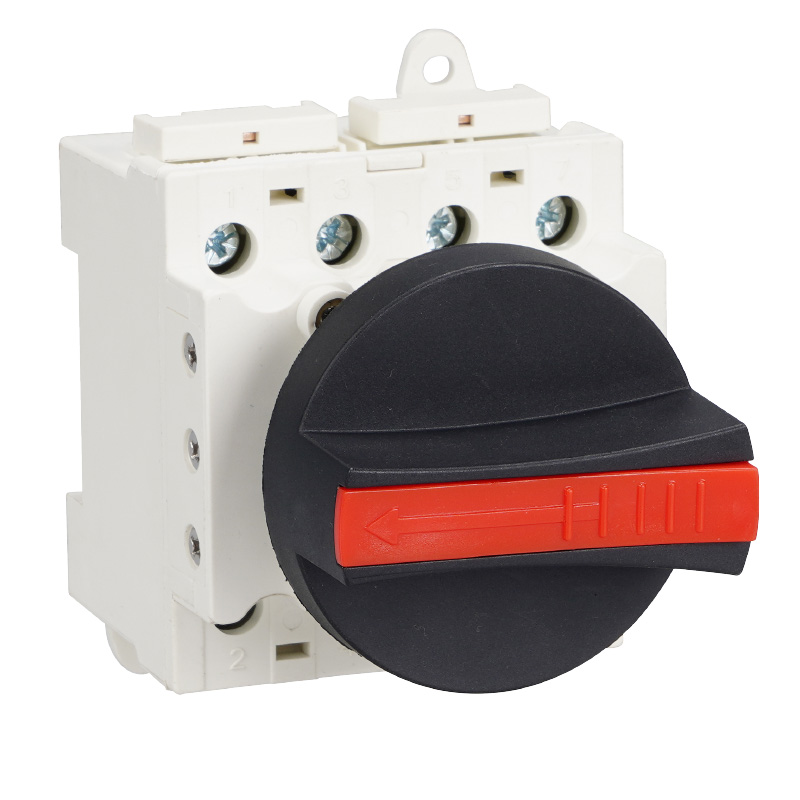

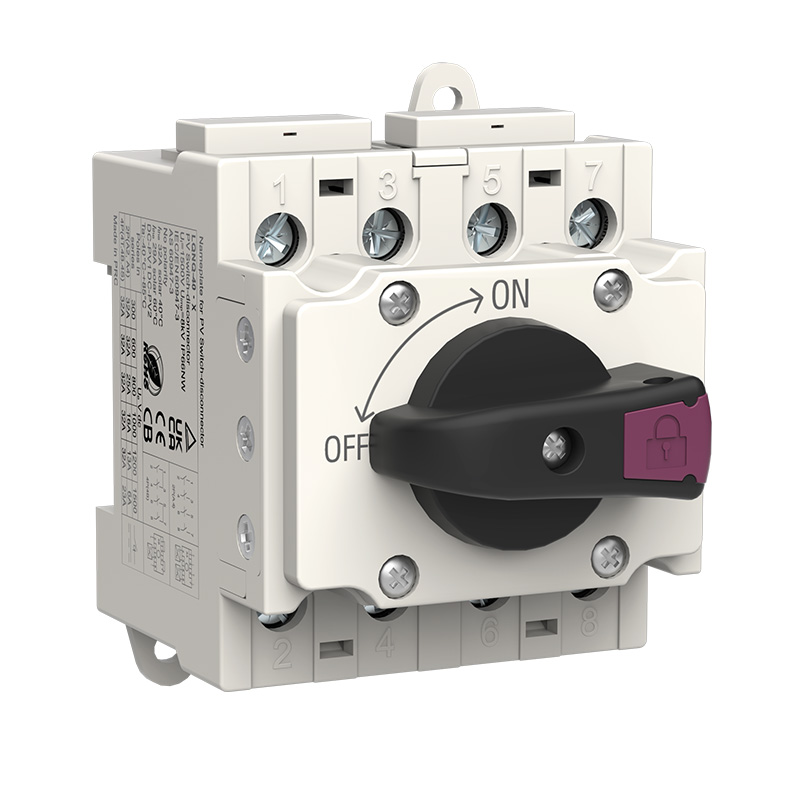

সুইচ পাওয়ার ডিস্ট্রিবিউশন মডিউল 2 পি/4 পি সংযোগ বিচ্ছিন্ন করুন

প্রযুক্তিগত ডেটা
মডেল	LONQ-40.x LONQ-40.i LONQ-40.F
প্রকার	পিভি ডিসি বিচ্ছিন্ন বিচ্ছিন্নতা সুইচ
স্ট্রিং	2 ইন 2 আউট বা 2 এ 1 বা 1 আউট 1 বা 1 আউট 1 এ 1
রেটেড কারেন্ট ইন (এ)	32	32	32	32	32	23
রেটেড ওয়ার্কিং ভোল্টেজ ইউই (ভি)	300	600	800	1000	1200	1500
রেটেড ইনসুলেশন ভোল্টেজ ইউআই (ভি)	1500 ভি
মেরু	4 পি
রেটেড ইমালস সহ্য ভোল্টেজ ইউআইএমপি (কেভি)	8
স্বল্প সময়ের বর্তমান আইসিডাব্লু (কেএ) সহ্য করা	1
তারের পদ্ধতি	অ-মেরুকৃত
স্ট্যান্ডার্ড	আইইসি/এন 60947-3 জিবি/টি 14048.3
ইনসোলেশন বৈশিষ্ট্য	হ্যাঁ
শিখা retardant গ্রেড	UL94V-0
আবাসন উপাদান	পা
কন্ডাক্টর উপাদান	সিলভার ধাতুপট্টাবৃত তামা
গুণমান শংসাপত্র	Tuv 、 ce 、 সিবি 、 ইউকেসিএ 、 এজেড 、 সিসিসি 、 আইএসও 9001 、 রোহস
যান্ত্রিক জীবন (সময়)	20000
বৈদ্যুতিক জীবন (সময়)	6000
গিঁট অবস্থান	9 ঘন্টা এ বন্ধ ， এ 12 ঘন্টা এ
অপারেটিং তাপমাত্রা	-40 ℃ থেকে +85 ℃ ℃
আর্দ্রতা	≤95%
উচ্চতা	2000 মি
ইনস্টলেশন	35 মিমি দিন রেল
প্যাকেজিং বিশদ	প্রতি অভ্যন্তরীণ বাক্সে 1 পিসি, কার্টন প্রতি 50 পিসি
তারের ডায়াগ্রামের সাথে যোগাযোগ করুন
পদ্ধতি কোড সংযুক্ত করুন	সার্কিট টাইপ		উইনিং ডায়াগ্রাম		লোড ডায়াগার্ম
2 পি (এ 2)	একটি স্ট্রিংয়ের জন্য সিরিজে 2 টি খুঁটি, 1 লোড
2 পি (এ 4)	একটি স্ট্রিংয়ের জন্য সিরিজে 2 টি খুঁটি, মোট 2 লোড
4 পি (4 টি)	একটি স্ট্রিংয়ের জন্য সিরিজে 4 টি খুঁটি
4 পি (4 বি)	একটি স্ট্রিংয়ের জন্য সিরিজে 4 টি খুঁটি
4 পি (4 এস)	একটি স্ট্রিংয়ের জন্য সিরিজে 4 টি খুঁটি

পিভি সংযোগ বিচ্ছিন্ন
অন্তর্নির্মিত সুইচ

Dc1200v 32a 2in 2 আউট

lsolation সার্কিট

ওভার-ভোল্টেজ সুরক্ষা

শর্ট সার্কিট সুরক্ষা

উপাদান: পা

আইপি 66টেকসই

ইউভি প্রতিরোধের

শিখা retardant

অ-মেরুকৃত

-40 ℃ ~ +85 ℃ ℃

আকার

L*ডাব্লু*এইচ: 71.5*65.7*105 (মিমি)

LONQ-40.x

LONQ-40.i

LONQ-40.F

ফার্ম প্যাকেজিং

ক্ষতিগ্রস্থ পণ্য প্রতিস্থাপনের গ্যারান্টি

1অভ্যন্তরীণ বাক্সে পণ্য

ঘন ক্রাফ্ট পেপারের 3 স্তর

2আউটার বক্স

5-প্লাই rug েউখেলান অতিরিক্ত হার্ড

3বিতরণ

দ্রুত চালান

মডেল	খুঁটি	অভ্যন্তরীণ বাক্স (পিসি/সেমি)	আউটার বক্স (সেমি)	Qty (পিসি)	জিডাব্লু। (কেজি)
LONQ-40.2-2-	4 পি	1/26*10.8*12	57.5*27.5*49.5	20	21

সম্পূর্ণ প্রত্যয়িত

উচ্চ মানের এবং কম দাম সহ ব্র্যান্ডযুক্ত উত্স নির্মাতারা

দ্রষ্টব্য: আরও শংসাপত্রের জন্য আমাদের সাথে যোগাযোগ করুন

ইনস্টলেশন এবং তারের

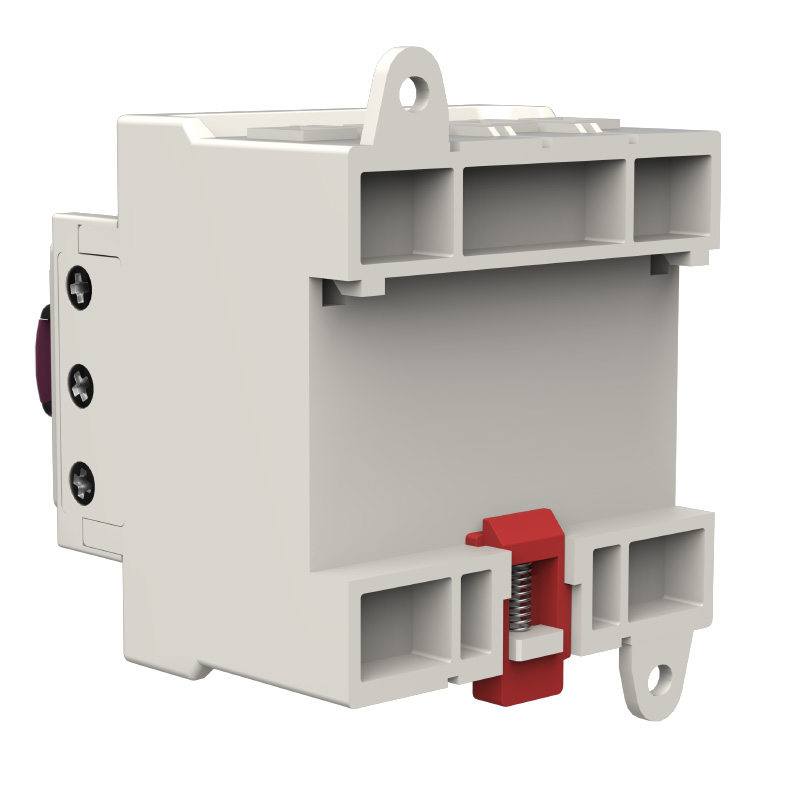

ইনস্টলেশন এবং বিচ্ছিন্ন

রেল থেকে

স্থিতিশীল পরিবেশে অনুভূমিকভাবে 35 মিমি ডিআইএন রেল ইনস্টল করুন।

ইনস্টলেশন

Din। ডিআইএন রেলের সংযোগ বিচ্ছিন্ন সুইচ স্লটটি হ্যাং
Din। সংযোগ বিচ্ছিন্নের নীচের প্রান্তটি ডিআইএন রেলের মধ্যে স্যুইচ করুন

বিচ্ছিন্ন

①। স্যুইচটি উপরের দিকে
Din। ডিআইএন রেল থেকে ডাইনের উপরের প্রান্তটি টার্ন করুন

তারের সংযোগ করুন

1 আউট 1 আউট

1 আউট 1 আউট

1 আউট 1 আউট

2 আউট 2

টিপ:
অ-মেরুকৃত ওয়্যারিং ডিজাইন, বিভিন্ন ওয়্যারিং পদ্ধতি, আরও সংযোগ পদ্ধতি আমাদের সাথে যোগাযোগ করতে পারে!

পণ্যের বিবরণ

শিখা retardant

অত্যন্ত অভিযোজ্য

প্রভাব প্রতিরোধের

দ্রুত আর্ক নিভে যাওয়া,
ইনসুলেশন ভোল্টেজ 1500 ভি পর্যন্ত

ক্ষয়-
প্রতিরোধী স্ক্রু

লবণ স্প্রে পাস
48 ঘন্টা পরীক্ষা
জারা ছাড়া

সাথে ঘন তামা
সিলভার ধাতুপট্টাবৃত পরিচিতি

আরও ভাল পরিবাহিতা
এবং স্থিতিশীলতা

চৌম্বক

দ্রুত চাপ
নিভে যাওয়া

পিএ হাউজিং

টেকসই,
উল 94V-0
শিখা retardant

প্রয়োগের দৃশ্য

পণ্য পরিবার

(দ্রষ্টব্য: গর্ত প্রয়োজন)

মডেলড:

LQNQ-40

স্ট্রিং:

1 স্ট্রিং

আরও দেখুন

মডেলড:

Lqnq-40.1pv

স্ট্রিং:

1 স্ট্রিং

আরও দেখুন

মডেলড:

Lqnq-40.2pv

স্ট্রিং:

2 স্ট্রিং

আরও দেখুন

(দ্রষ্টব্য: তারের প্রয়োজনীয়)

মডেলড:

LQNQ-40.M12

স্ট্রিং:

1 স্ট্রিং

আরও দেখুন

(দ্রষ্টব্য: তারের প্রয়োজনীয়)

মডেলড:

LQNQ-40.M20

স্ট্রিং:

1 বা 2 স্ট্রিং

আরও দেখুন

(দ্রষ্টব্য: বিল্ট- স্যুইচ)

মডেলড:

LQNQ-40.2-2-2

স্ট্রিং:

2 স্ট্রিং

আরও দেখুন

(দ্রষ্টব্য: বিল্ট- স্যুইচ)

মডেলড:

Lqnq-40.x

স্ট্রিং:

1 বা 2 স্ট্রিং

আরও দেখুন

মডেলড:

Lqnq-40.i

স্ট্রিং:

1 বা 2 স্ট্রিং

আরও দেখুন

(দ্রষ্টব্য: পিভি আনুষাঙ্গিক)

মডেলড:

পিভি সংযোগকারী

রেটেড বর্তমান:

6 এ ~ 60 এ

আরও দেখুন

Cnlonqcom এর গ্লোবাল লেআউট

আমাদের এজেন্ট হওয়ার জন্য স্বাগতম

আমরা আমাদের এজেন্টদের সাথে সরবরাহ করব:

1। আরও অনুকূল দাম
2। প্রদর্শনী/বিক্রয় চ্যানেল
3। অঞ্চল মূল্য সুরক্ষা
4। ওএম/ওডিএম সমর্থন
5। প্রযুক্তিগত এবং আনুষাঙ্গিক সমর্থন
6। বার্ষিক বিক্রয় লক্ষ্য ছাড়

N সিএনএলএনকিউকম হ'ল একটি নির্মাতা যা সংযোগ বিচ্ছিন্ন স্যুইচ পাওয়ার ডিস্ট্রিবিউশন মডিউল 2 পি/4 পি উত্পাদনে বিশেষজ্ঞ, আবাসিক বা বাণিজ্যিক ফটোভোলটাইক সিস্টেমগুলির জন্য 1 কেডব্লু থেকে 20 কেডব্লু পর্যন্ত ডিজাইন করা। এই স্যুইচগুলি সৌর প্যানেল এবং চার্জ কন্ট্রোলার, সৌর প্যানেল এবং ইনভার্টারগুলির মধ্যে বা সৌর প্যানেলের মধ্যে নিজের মধ্যে ইনস্টলেশন করার উদ্দেশ্যে।

Solar সৌর সংযোগকারীগুলির সাথে প্রাক-ওয়্যার্ড পিভি সুইচ-ডিসকনেক্টরগুলির বৈশিষ্ট্যযুক্ত, আমাদের পণ্যগুলি দ্রুত এবং নিরাপদ ইনস্টলেশনগুলির অনুমতি দেয়। রেটেড কারেন্টের 8 গুণ বেশি লোড সংযোগ বিচ্ছিন্ন করার সক্ষমতা সহ, তারা যে কোনও অনুষ্ঠানের জন্য একটি আদর্শ পছন্দ যা বৈদ্যুতিক বিচ্ছিন্নতার জন্য যেমন মেরামত, রক্ষণাবেক্ষণ, পরিদর্শন এবং ইনস্টলেশন প্রয়োজন।

● এছাড়াও, আমাদের সংযোগ বিচ্ছিন্ন স্যুইচ বিতরণ মডিউল 2 পি/4 পি পিএ হাউজিং দিয়ে তৈরি করা হয় UL94V-0 শিখা retardant রেটিং, ইউভি প্রতিরোধী, এবং কন্ডাক্টর কম তাপ উত্পাদনের জন্য রৌপ্য ধাতুপট্টাবৃত ঘন তামা দিয়ে তৈরি।

Solar সৌর সংযোগকারীগুলির সাথে আমাদের পিভি স্যুইচ-ডিসকনেক্টরগুলির সামঞ্জস্যতা এটিকে আরভিএস, জাহাজ এবং অফ-গ্রিড/অন-গ্রিড সৌরজগতের সৌর শক্তি সিস্টেমের জন্য উপযুক্ত করে তোলে, বিশেষত হোম সোলার সিস্টেম এবং বাণিজ্যিক সৌর সিস্টেমের জন্য ডিজাইন করা। এটি একটি স্বাধীন এবং বদ্ধ বিচ্ছিন্নতা স্যুইচ এবং একটি প্যাডলক সহ ব্যাপক সুরক্ষা সরবরাহ করে যা এটি রিম নিশ্চিত করে
